GZW-1呼吸阀图片系列:GZW-1管道阻火器-三精阀门制造
呼吸阀图片系列:GZW-1管道阻火器-三精阀门制造
参考价 面议
具体成交价以合同协议为准
  • 型号 GZW-1
  • 品牌
  • 厂商性质 生产商
  • 所在地 温州市

联系方式：李延江查看联系方式

更新时间：2016-03-31 16:24:58浏览次数：1099

联系我们时请说明是机床商务网上看到的信息，谢谢!

【简单介绍】
管道阻火器适用范围：

阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨原油等，输

送可燃性气体的管道上、火炬系列、油气回收系统、加热炉燃料气的管网上、气体净化通化系统、气体分析系统、煤

矿瓦斯排放系统。
【详细说明】

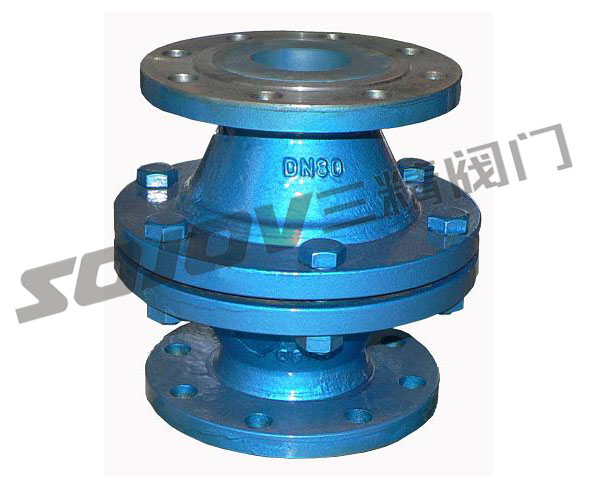

呼吸阀图片系列:GZW-1管道阻火器






点击查看详细信息...

点击放大图片

管道阻火器的详细资料：

GZW-1 管道阻火器

管道阻火器概述：

GZW-1型阻爆燃型管道阻火器系新新型可然气体管道阻火器，属更新换代的新产品。

阻火器经中国科学技术大学与*部天津消防科学研究所联合测试，其性能*符合GB13347-92《石油气体

管道阻火器阻火性能和试验方法》的规定。阻火器结构合理，阻火层采用不锈钢材料制造，耐腐蚀易于清洗。壳体采

用不锈钢，碳钢等多种材料，可满足各种不同工艺管道的需要。

管道阻火器性能及特点：

阻火器结构合理，重量轻，耐腐蚀，阻爆性能合格，连续13次以亚音速火焰试验每次都能阻火。

阻火器易检修，安装方便。耐烧性能合格，耐烧试验1xiao时无回火现象。

阻火器芯子采用不锈钢材料，耐腐蚀，易于清洗。壳体水压试验合格。

管道阻火器适用范围：

阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨原油等，输

送可燃性气体的管道上、火炬系列、油气回收系统、加热炉燃料气的管网上、气 净化通化系统、气体分析系统、煤

矿瓦斯排放系统。

管道阻火器零部件材料：



阀体材料

碳钢WCB、不锈钢304、316、

阻火芯件材料

不锈钢防爆阻火波纹板

密封件材料

耐油石棉橡胶、四氟PTFE

环境温度℃

≤480

公称压力(MPa)

0.6~5.0

防爆级别

BS5501:ⅡA、ⅡB、ⅡC

管道阻火器国标法兰连接外形尺寸： GB、JB



规格

安装尺寸（mm）

D

K

DL

H

N-d

DN20

Ø105

Ø75

Ø130

160

4×14

DN25

Ø115

Ø85

Ø135

160

4×14

DN32

Ø135

Ø100

Ø155

180

4×18

DN40

Ø145

Ø110

Ø170

200

4×18

DN50

Ø160

Ø125

Ø195

220

4×18

DN65

Ø180

Ø145

Ø220

220

4×18

DN80

Ø195

Ø160

Ø250

250

8×18

DN100

Ø215

Ø180

Ø295

260

8×18

DN125

Ø245

Ø210

Ø360

300

8×18

DN150

Ø280

Ø240

Ø430

360

8×22

DN200

Ø335

Ø295

Ø520

420

12×22

管道阻火器美标法兰连接外形尺寸：ANSI、API、ASME 可供JIS标准



规格

安装尺寸（mm）

D

K

DL

H

N-d

3/4"

98

70

Ø130

160

4×15

1

108

79.5

Ø135

160

4×15

1-1/4"

117

89

Ø155

180

4×15

1-1/2"

127

98.5

Ø170

200

4×15

2"

152

120.5

Ø195

220

4×19

2-1/2"

178

139.5

Ø220

220

4×19

3"

190

152.5

Ø250

250

4×19

4"

229

190.5

Ø295

260

8×19

5"

254

216

Ø360

300

8×22

6"

279

241.5

Ø430

360

8×22

8"

343

298.5

Ø520

420

8×22
