材质、表面处理
| ECPI | |
|---|---|
| 旋钮 | 铝合金 阳极氧化处理（亚光黑） |
| 轴套盖 | 尼龙6（浅灰） |
特点
与数字定位指示器组合使用的旋钮。
利用旋钮外周的滚花，提高了旋钮的操作性。
旋钮外径小于指示器主体的宽度，有利于机械、装置的省空间化。适用于将指示器邻接使用的用途。
旋转轴的端面隐藏于旋钮内，外观时尚。
附带固定旋转轴用的内六角止动螺丝。
请采用指示器轴套端面与旋转轴端面的距离（X）在尺寸表的数值范围内的设计。
选型方法
使用比指示器轴套内径小的旋转轴时，选择ECPI-A。旋钮与轴环采用一体式结构，因此无需使用轴环RDC(RDC)。使用与指示器轴套内径相同尺寸的旋转轴时，选择ECPI-B。
| 适用数字定位指示器 | 旋转轴的外径（mm） | 指示器用铝制控制旋钮 |
|---|---|---|
| RDM RDM | φ6 | ECPI-22-R6-A |
| φ8 | ECPI-22-R8-A | |
| φ10 | ECPI-22-R10-B | |
| RDS RDS RDSS RDSS REDSS REDSS | φ6 | ECPI-27-R6-A |
| φ8 | ECPI-27-R8-A | |
| φ10 | ECPI-27-R10-A | |
| φ12 | ECPI-27-R12-A | |
| φ14 | ECPI-27-R14-B | |
| RDP RDT RDP RDT RDPS RDTS RDPS RDTS REDTS REDTS | φ10 | ECPI-42-R10-A |
| φ12 | ECPI-42-R12-A | |
| φ14 | ECPI-42-R14-A | |
| φ15 | ECPI-42-R15-A | |
| φ16 | ECPI-42-R16-A | |
| φ20 | ECPI-42-R20-B |

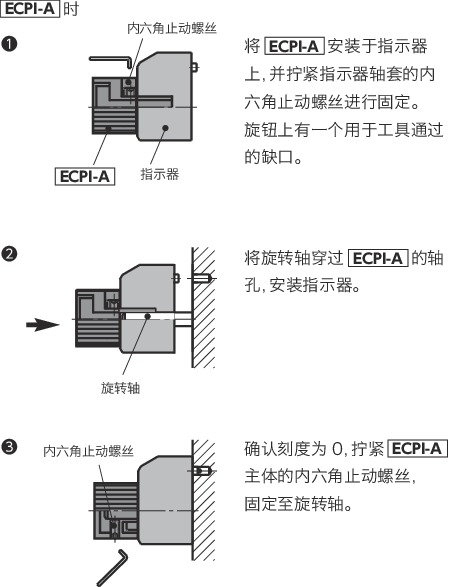

安装
