详细介绍

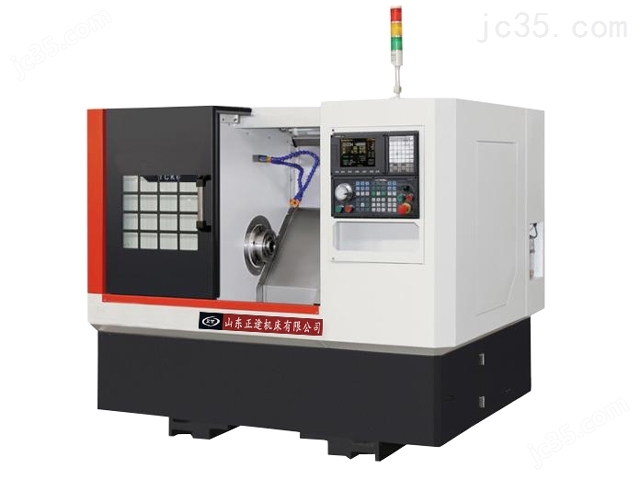

TCK40斜床身数控车床是一种高精度、高效率的自动化机床。配备排刀架，可选配刀塔，机床就具有广泛的加工艺性能，可加工直线圆柱、斜线圆柱、圆弧和各种螺纹、槽、蜗杆等复杂工件，具有直线插补、圆弧插补各种补偿功能，并在复杂零件的批量生产中发挥了良好的经济效果，机床外观设计新颖，面板操作方便，全封闭防护。该机床适用于中小零件的半精和精加工。
1、TCK40斜床身数控车床选用高精度中国台湾直线导轨。
2、丝杠预拉伸结构，床身导轨45°倾斜。
3、本机床标配排刀架，可选配刀塔。
4、排屑量大且方便，右排屑式和后排屑式可二选一。
5、主轴单元分重切式和高速两种：重切式主轴单元适合轴承和齿轮类的加工;高速式主轴单元适合高速高精加工。
| 项目 | 单位 | TCK40 |
| 床身上回转直径 | mm | 400 |
| 拖板上回转直径 | mm | 195 |
| 导轨倾斜度 | -- | 45°斜轨 |
| 行程X/Z | mm | X轴:350mm(排刀)/Z轴:400mm |
| 主轴端部形式 | -- | ISO A2-5 |
| 主轴结构 | -- | 套筒式主轴 |
| 主轴内孔锥度 | -- | MT6 |
| 主轴通孔直径 | mm | 56 |
| 主轴转速 | rev/min | 标准型:5000 |
| X/Z向滚珠丝杠 | mm | 3210/4010 |
| 主轴电机功率 | kw | 5.5 |
| X/Z轴定位精度 | mm | X轴:0.016/Z轴:0.020 |
| X/Z轴重复定位精度 | mm | X轴:0.003/Z轴:0.005 |
| 圆度 | mm | 0.005 |
| 直线一致性 | mm | 0.020/长度300 |
| 平面度 | mm | 0.020/直径300，只许中凹 |
| 表面粗糙度（钢件） | -- | Ra≤1.6 |
| 刀架型式 | -- | 排刀架，选配刀塔 |
| 刀具外形尺寸 | mm | 25×25 |
| 刀架中心高 | mm | ≤100 |
| 刀盘直径 | mm | 400 |
| 机床净重(约) | kg | 2200 |
| 机床外形尺寸(约) | mm | 1780×970×1450 |
