产地	进口

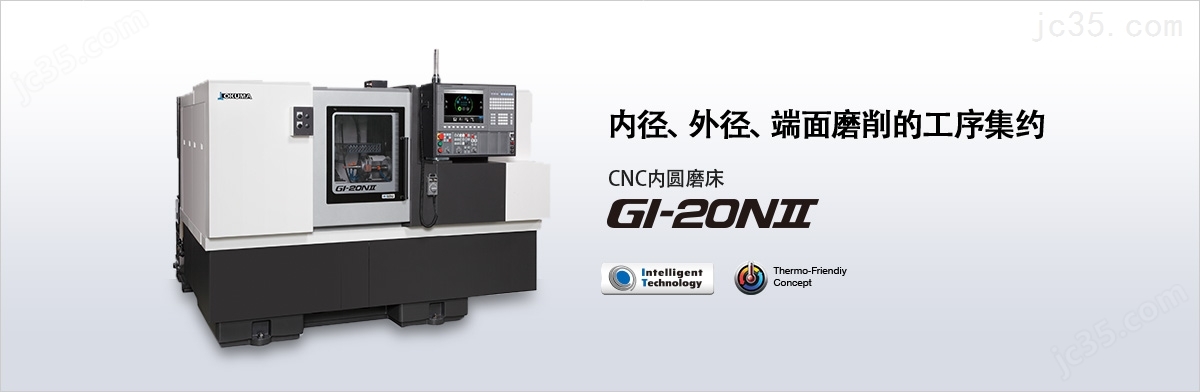

GI-20NⅡ数控内圆磨床稳定的高精度加工

传统的OKUMA式5面静压导轨面

- 切削台和工作台均由油膜保持悬浮，实现高度随动性。
- 滑脚的上、下部共由5面支撑，实现高刚性。
- 相邻导轨面之间保有较宽距离，在实现高速、高刚性的同时还提高了减振性。
- 采用上下支撑的全封闭式结构，以提高精度及导轨面的耐用性。
- 极其适合模具轮廓的磨削加工。

Thermo-Friendly Concept

"Thermo-Friendly Concept" 依靠*的机床机构设计和热位移控制技术，实现高精度加工。不仅避免了繁琐的尺寸补正和暖机运转，而且对于长时间的连续运转以及车间内温度环境变化也能够发挥*的尺寸稳定性。

不仅实现了在室温变化时保持尺寸的高稳定性，而且也实现了在机械起动时或再次开始加工时的尺寸的高稳定性。
缩短为使热位移稳定下来的暖机运转时间，以减轻再次开始加工时的尺寸修正负担。

※选择4WS、皮带驱动砂轮轴规格时不适用

提高加工效率

NC数控摆动与横移结合的效果

通过在横移上添加摆动功能，在提高磨削效率的同时也缩短了加工时间。
相比横移磨削提高了表面粗糙度。
适合加长工件的加工。

GI-20NⅡ数控内圆磨床机床规格

项目		单位	SBK规格	SHK规格	2WS规格	4WS规格
能力、容量	可磨削孔径范围	mm	ø5～200※1 ø5～300※2		ø5～300	ø5～200
	可磨削外径范围	mm	ø200※1 ø100※2		ø200※1 ø100※2	ø200
	可磨削工件长度	mm	200 400※3		200 400※3	130
	防护内尺寸	mm	ø400
	主轴承载能力（工件质量×距离）	kg-mm	150×200
切削主轴	主轴端面直径	mm	ø100
	通孔直径	mm	ø70
	转速	min-1	100～750
	转速变速次数（C轴）		无级变速（可利用NC程序完成）
切削主轴台	旋转角度	゜（度）	10
切削进给装置（XA轴）	移动量	mm	200（向外侧50、内侧150）
	脉冲手轮每转一圈的移动量	mm	ø0.1、ø1.0、ø5.0
	脉冲手轮每刻度的移动量	mm	ø0.001、ø0.01、ø0.05
	自动切削速度	mm/min	ø0.0012～ø6,000
	定位速度	mm/min	ø20,000
工作台（ZA轴）	移动量	mm	500
	脉冲手轮每转一圈的移动量	mm	0.1、1.0、5.0
	脉冲手轮每刻度的移动量	mm	0.001、0.01、0.05
	自动切削速度	mm/min	0.0006～6,000
	工作台的摆动量	mm	MAX10（根据参数设定）
	工作台的摆动次数	次/min	335、293、260、234、213、195、180、167、156、146（根据参数设定）
	定位速度	mm/min	20,000
砂轮箱	旋转角度	゜（度）	5
砂轮箱	左右移动量	mm	350
砂轮修整装置			旋转式			旋转式（4WS用）
电机	砂轮轴用	kW	5.5～7.5	3.7～7.5
	切削主轴用	kW	3.5（无刷电机）
	磨削液泵用	kW-P	0.25-2
	液压油、润滑油泵用	kW-P	0.75-4
	切削台（XA轴）用	kW	2.9（无刷电机）
	工作台（ZA轴）用	kW	2.8（无刷电机）
水箱容量	液压油、润滑油箱	L	40
水箱容量	切削液箱	L	180
机床高度		mm	2,010			2,110
所需地面面积		mm×mm	2,500×2,955		2,491×2,955	2,980×3,300
机床重量		kg	4,500 4,800※3		4,800 5,100※3	5,000
