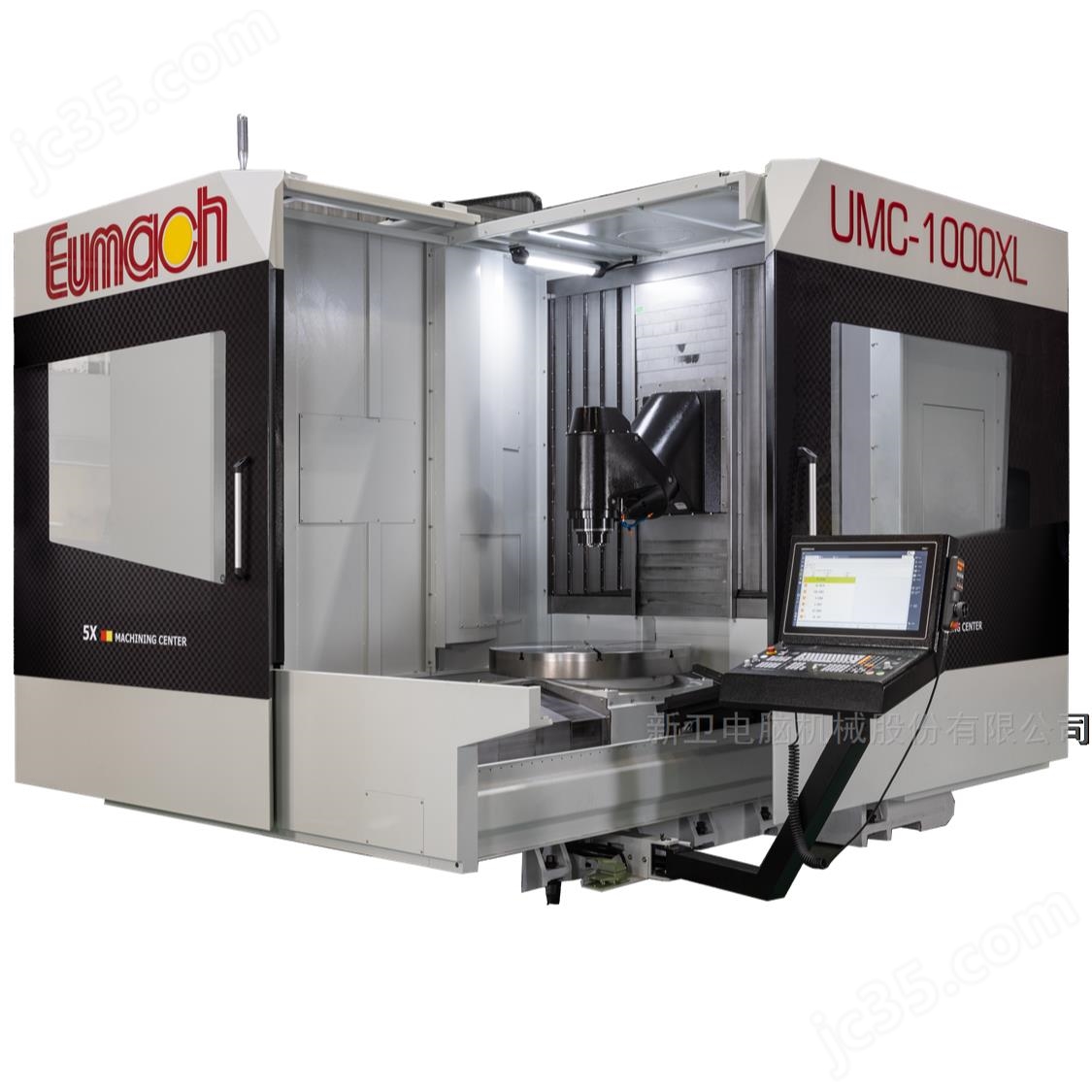

产品简介
| 产地 | 进口 | 销售区域 | 全国 |
|---|
1. 結構緊密、體積小、工作範圍大，且操作人員與機器近接性良好。
2. 高剛性結構搭配高速高扭力主軸，可同步進行重切削與高速輕切削。
3. 同時當成立式綜合加工機與臥式綜合加工機使用，加工效率高。
4. 搭配千分之一度旋轉工作臺，成為多面加工機，加工用途廣。
5. 搭配高精度千分之一度旋轉軸及千分之一度旋轉工作臺，成為五軸加工機，適合航太零件加工。
产品介绍
五轴加工中心/铣车复合参数：
| 專案 | 規格 | UMC-1000 | UMC-1000XL | UMTC-1000 | UMTC-1000XL |
| 行程&距離 | X、Y、Z 行程 | 1000×800×700 | 1000×1150×700 | 1000×800×700 | 1000×1150×700 |
| B軸旋轉角度 | 0°-180°（-10° ~ +190°） | ||||
| 主軸鼻端到工作中心 | 100 ~ 800 | 100-1150 | 100 ~ 800 | 100-1150 | |
| 立式：主軸鼻端到工作臺面 | 150 - 850 | 120-820 | 150 - 850 | 120-820 | |
| 臥式：主軸中心到工作臺面 | 50 - 750 | 148-848 | 50 - 750 | 148-848 | |
| 旋轉工作台（C軸） | 工作台面積 | 1000×800（φ1000） | φ1200 | φ1000 | φ1200 |
| 轉速 | 10（60） | 60 | 800 | 800 | |
| 工作台到地面高度 | 1000 | 1036 | 1036 | 1036 | |
| 大工件載重 | 1500（1200） | 1200 | 銑-1500/車-1000 | 銑-2000/車-1000 | |
| 分割角度 | 0.001*360° | ||||
| T 型槽 | 7×18H×100 | 7×18H×120 | 7×18H×120 | 7×18H×120 | |
| 旋轉铣頭( B軸)&主軸 | 主軸轉速 RPM | 14000（18000/24000） | 14000（18000/24000） | 12000(10000) | 12000(10000) |
| 主轴轴承直径 | 70（100） | ||||
| 主軸功率 KW | 29.3/35 | 29.3/35 | 27/34(42/53) | 27/34(42/53) | |
| 主軸錐度 | #40(HSK-A63/A100) | #40(HSK-A63/A100) | HSK-T63(T100) | HSK-T63(T100) | |
| 主軸扭矩 Nm | 70/160 | 70/160 | 130/170(201/253) | 130/170(201/253) | |
| 傳動軸 | XYZ C3級 螺桿直徑 | φ50/C3 | |||
| B 軸傳動方式 | 力矩馬達 | ||||
| C 軸傳動方式 | 渦輪（力矩馬達） | 力矩馬達 | 力矩馬達 | 力矩馬達 | |
| 進給速度 | 進給速度 M/Min. | 20/20/20 | |||
| 三軸快移 X/Y/Z M/Min. | 24(40) | ||||
| 精度 VDI 3441 | 定位精度 | 0.008/10″ | |||
| 重複定位精度 | 0.006/5″ | ||||
| 刀庫 | 數量 | HSK-A63:40(52/80)或(HSK-A100:60) | |||
| 大刀徑/長/重 | φ120/300mm/7KG | ||||
| 其他 | 機械淨重 KG | 15000 | 15500 | 16000 | 16500 |
| 附註:( )括號外為標準內為選配 & HSK-A/T100以及80把刀刀庫必須選用Y軸1150mm行程之較大機台. | |||||
五轴加工中心/铣车复合：
標準附件
(1)SIEMENS840D或HEIDENHAINiTNC640數值控制器
(2)40把刀庫
(3)BT40/14000RPM內藏主軸
(4)φ800*1000mm/0.001度涡轮旋轉工作台
(5)中央集中自動潤滑系統
(6)三直線軸附光學尺及兩旋轉軸附解碼器
(7)電氣箱溫控裝置
(8)切削液系統(含泵及儲存箱)
(9)主軸溫控水泠卻機
(10)鏈式鐵屑輸送機和收集桶
(11)防水日光燈
(12)自動集中潤滑油系統
(13)氣壓系統(不含氣壓源和外管)
(14)基礎螺栓及水準調整螺絲
(15)移動式手搖線輪
(16)程式結束及警示燈
(17)工作燈
(18)RS-232介面
(19)技術資料一套
选配附件
1.φ1000mm旋轉工作台力矩電機傳動
2.内藏式主轴HSK-A63/A100-12000/15000/18000/24000RPM
3.40/52/60/80把鏈式刀庫。
4.主軸中央出水。
5.刀長量測裝置。
6.工件量測。
