铣端面打中心孔机床,1米铣打机

参考价面议
具体成交价以合同协议为准
  • 公司名称山东友泰制造有限公司
  • 品       牌
  • 型       号XS10-1200铣打机
  • 所  在  地滕州市
  • 厂商性质经销商
  • 更新时间 2021-08-12
  • 访问次数633
询底价 点击查看联系电话

联系方式:吴明超 查看联系方式

联系我们时请说明是 机床商务网 上看到的信息,谢谢!


 公司拥有研发人员16名,专业技术人员50多名,通过全系优质的产品与服务,在国内享有较高的声誉。满足客户的差异化需求以及快速创新的追求。公司通过了ISO9001质量体系认证,获得了技术企业认证。拥有30多项证书。2015-2017连续三年实现产值翻翻。目前,山东友泰机床不仅加强了国内市场的渠道,并且拓展了出口业务,已经与美国、中国台湾、俄罗斯、土尔其建立了长期合作关系。

      公司自始至终奉行品牌长期化发展战略,坚持以质量仓造品牌,服务为品牌护航的理念,全面推行交钥匙工程,完善售前、售中、售后服务体系,为客户全面解决后顾之忧。



铣端面打中心孔机床,双头卧式钻铣中心
布局形式 其他 产地 国产
端铣宽度 20-120mm 攻丝直径 20mm
加工材质 硬金属,软金属,合金,钢结构,磁性材料,其他 加工用途 车削,铣削,磨削,刨削,钻孔,铰孔,扩孔,镗孔,其他
界面语言 中文,英文 控制形式 数控
售后保修期 12个月 数控系统 无,可选配,三菱/MITSUBISHI,广州数控/GSK,华兴/WASHING,西门子/SIEMENS,海德汉/HEIDENHAIN,法格/FAGOR,发那科/FANUC,凯恩帝/KND,上海开通,华中/HNC,广泰/GREAT,深圳珊星,哈斯/Haas,赫克/Hurco,马扎克/MAZAK,牧野/Makino,大隈/OKUMA,兄弟/brother,广兴凯,宝元/LNC,新代/SYNTEC,力士乐/Rexroth,其他数控系统
外形尺寸(长×宽×高) 4.1*1.7*1.8mm 销售区域 全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外
主轴转速范围 20-150r/min 自动化程度 半自动
钻孔直径 30mm

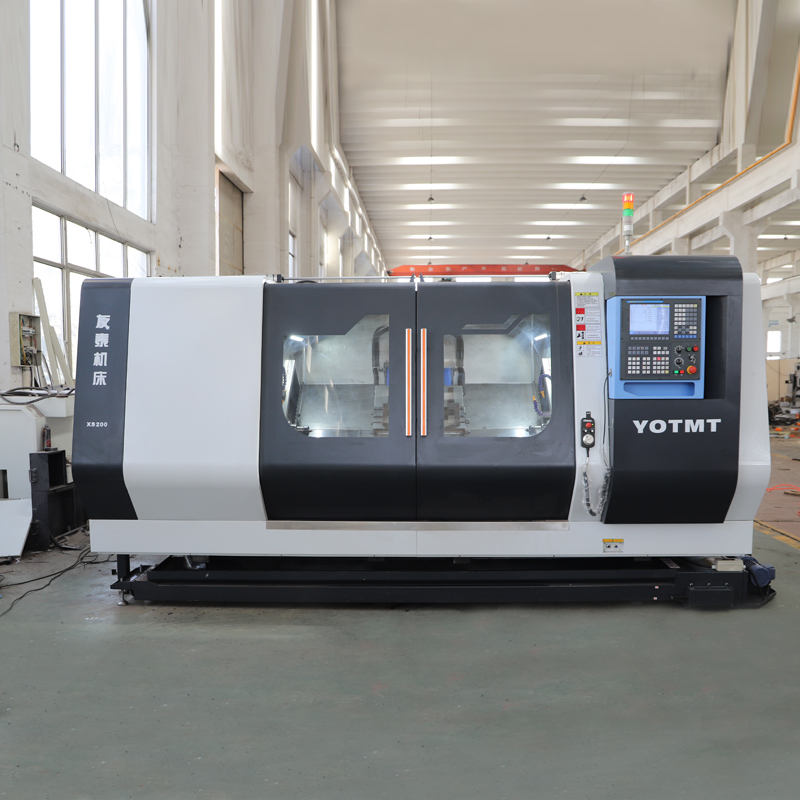

XS10-1200铣打机,铣端面打中心孔机床采用大间距,大宽度导轨,以保证机床的高刚性,高稳定性。内部采用不锈钢全防护,美观耐用,有效断切屑液油到处飞溅。45°斜床身布局具备良好的排屑性能的同时,上下料距离近使用起来方便省力。
铣端面打中心孔机床,1米铣打机 产品信息

 XS16-2000铣打机是一款长轴铣端面打中心孔机床,主要针对20-160轴类零件铣端面钻中心孔加工,设备可配置气动松拉刀快速换刀机构,可以实现多种特征的加工。主要应用行业电机轴、轧辊、动车轮轴等行业。

设备采用四轴Z1、X1,Z2、X2坐标结构驱动,伺服系统控制,可以对轴类零件一次装夹,同时完成两端面铣削、钻中心孔加工、攻螺纹等加工。


 XS16-2000铣打机布局及控制原理

        本机采用45°斜床身位三工位布局,Z1、Z2主要实现工件总长铣削控制以及钻中心孔控制孔深和退让刀的控制;

        X1、X2实现各工位之间的转换以及铣削平面的位移,主轴旋转由主轴伺服驱动器控制,为机床提供主切削动力。

  工件采用大行程自定心同步夹钳夹紧,设备设有轴向定位系统,方便大型工件的自动轴向定位功能。


斜床身铣端面打中心孔机床XS16-1600主要特点

1、床身:采用整体斜床身结构,加宽导轨跨距及加大导比用于提高设备刚性。HT300高级树脂砂铸造工艺,经有限元分析计算,合理的加强筋结构,严格经过二次时效处理。导轨磨削采用粗磨冷确后精磨的工艺,提高了导轨精度;

2、导轨:高刚性矩型导轨,滑台面经贴塑处理,降低磨擦系数,避免爬行现象,容积式润滑系统供给,润滑充份,采用大直径预拉伸双螺母精密滚珠丝杠传动,刚性强,丝杠两端配有聚氨酯缓冲装置,使用寿命更长;

3、夹具:采用特别研发的液压自定心虎钳,性能稳定,装夹方便,夹持力强。特别研发的夹具结构不仅具备钳口中心高度微调功能,更突破了同行业夹具前后调整时难度大、调整精度不受控制,操作不方便的情况。新开发的夹具调整时不仅精度易控制,而且简单方便,节约了大量的夹具调整时间。并设有轴向自动定位系统,某种程度上更换工件无需对刀;

4、数控系统:设备配置总线伺服控制系统,开机无需回零即可加工。外置手持操作盒,对刀操作方便,数控系统具有手轮模拟试切功能,有效防止程序编错造成机床撞车;

5、机床防护:机床采用全封闭防护,经静电喷涂工艺处理,内部采用不锈刚封闭式防护,美观大方。
长轴铣端面打中心孔机床


XS16铣端面打中心孔机床技术参数
项目单位XS16-1000XS16-1600XS16-2000XS16-2000
铣销直径范围mmΦ15~Φ160Φ15~Φ160Φ15~Φ160Φ15~Φ160
加工长度范围mm200~1200400~1600200~1200200~1200
大铣削量(单边)mm5555
大套车长度mm2-352-352-352-35
中心钻最夹持直径mm2.5-6.32.5-6.32.5-6.32.5-6.3
两端长度铣削一致性mm0.10.10.10.1
中心孔深度一致性mm0.050.050.050.05
中心孔粗糙度Ra3.23.23.23.2
主电机功率KW5.55.55.55.5
总功率KW25252525
外形尺寸m4.1×1.7×1.84.4×1.85×1.965.4×1.96×2.16.5×2.1×2.16

1、产品外观2、机床优势:
