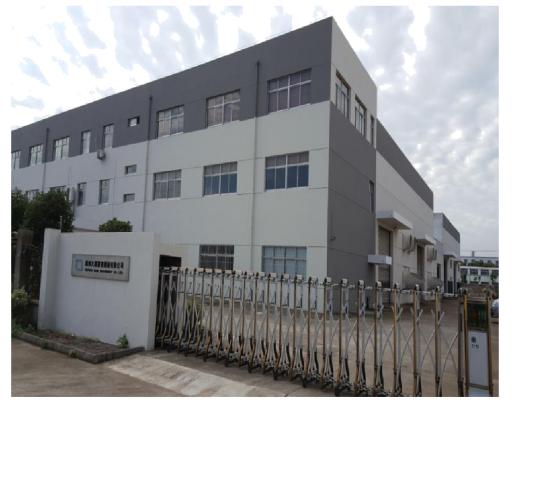

苏州大器精密机械有限公司是一家专业从事智能装备大型精密机械零件加工制造及成套解决方案提供的科技型企业,座落于美丽的太湖畔，毗临太湖国家湿地公园。H63卧加光机（千分之一度单工作台）
| H63卧加光机（千分之一度单工作台） 配置表 | |||||
| H63 | |||||
| (千分之一度单工作台) | |||||
| 工作台 | 工作台尺寸 | 630mmX630mm | ☆ | ||
| 工作台数量 | 1 | ||||
| 工作台分度 | 0.001º | ||||
| 工作台传动比 | 180 | ||||
| 工作台载荷 | 1200kg | ||||
| 工作台面的形式 | T型槽 | ||||
| 工件回转直径 | ￠1200mm | ||||
| 行程 | 倒T型布局 | 工作台左右移动（X向） | 1050mm | ||
| 主轴箱上下移动（Y向） | 750mm | ||||
| 立柱前后移动（Z向） | 900mm | ||||
| BT50(环喷+主轴循环冷却+气幕保护) | 主轴轴承内径 | 100mm | ☆ | ||
| 转速 | 6000rpm | ||||
| 主轴中心线至工作台面距离 | 120～870mm | ||||
| 主轴端面至工作台中心距离 | 130～1030mm | ||||
| BT50((环喷+中喷+主轴循环冷却+气幕保护) | 主轴轴承内径 | 100mm | ○ | ||
| 转速 | 6000rpm | ||||
| 主轴中心线至工作台面距离 | 120～870mm | ||||
| 主轴端面至工作台中心距离 | 130～1030mm | ||||
| 铸件 | 铸件木型采用铝木结合，树脂砂型铸造，材质工作台HT300，其余HT250 | ☆ | |||
| 水，液，润滑系统 | 光机内部全部做好，预留整机接口 | ☆ | |||
| 刀库 （含接口） | 光机内部安装接口做好 | × | |||
| 螺旋排屑器 （含接口） | 光机内部安装接口做好，固定用螺纹孔用户自行配作 | × | |||
| 主轴箱平衡系统（含接口） | 光机内部安装接口做好，固定用螺纹孔按尺寸已打好，用户连接即可 | × | |||
| 不锈钢导轨护罩 | X向,Z向 | ☆ | |||
| 铠甲防护帘 | Y向 | ☆ | |||
| 光栅尺接口 | X向,Y向，Z向 | ☆ | |||
| B轴 | |||||
| 丝杠规格 （中国台湾） | X向（直径X导程） | 40X12 | ☆ | ||
| Y向（直径X导程） | 40X12 | ||||
| Z向（直径X导程） | 50X12 | ||||
| 丝杠轴承 | X向,Y向，Z向 | FAG/NACHI | ☆ | ||
| 导轨，丝杠，丝杠轴承 润滑方式 | X向,Y向，Z向 | 容积式稀油润滑 | ☆ | ||
| 导轨规格 (中国台湾) | X向,Y向 | 重载45直线导轨 | ☆ | ||
| Z向 | 重载55直线导轨 | ||||
| 进给轴防撞保护系统 | X向,Y向，Z向 | 弹弓胶 | ☆ | ||
| 润滑油集中回收系统 | X向,Y向，Z向 | ☆ | |||
| 快移速度 | X向,Y向，Z向 | 24m/min | |||
| B轴 | 10r/min | ||||
| 定位精度（国标） | X向,Y向，Z向 | 0.01（全程） | |||
| B轴 | ±10″ | ||||
| 重复定位精度（国标） | X向,Y向，Z向 | 0.006（全程） | |||
| B轴 | ±5″ | ||||
| 数控系统 （电机） | FANUC系统； Mitsubishi系统； | X向 | 22N.m | ||
| Y向（报闸） | 30N.m | ||||
| Z向 | 22N.m | ||||
| B轴 | 22N.m | ||||
| APC | |||||
| 光机外形尺寸 | 3020X2690X2490 | ||||
| 注：☆为标配，○为选配，×为客户根据情况自配。 | |||||
| 说明：此系列光机无刀库、螺旋排屑器、润滑泵、液压箱、全防护、电气系统、电器元件、电气箱等，光机按照国内相关标准装配、检验，油漆完工。 | |||||
| 光机发货明细参照技术协议及装箱单！ | |||||
