HNC-818DM系列数控系统是基于成熟的华中8型数控系统平台,为总线式数控装置,产品稳定可靠,属8型系列数控装置的中高duan产品;采用全铝合金外框,造型简洁大方,挂件式安装方式;硬件平台升级,标配8G固态盘,整体硬件性能提升50%;MCP面板分体式结构,模块化设计,采用组合式水晶按键,可支持客制化;屏显示器有12.1寸和17寸两种规格可供选择,可选配触摸屏;支持USB、以太网等程序扩展和数据交换功能;支持NCUC和EtherCAT两种总线协议。支持多种安装方式,与机床外观更加融合。全新设计的IPC单元,更薄更小,功耗更低,运算速率更高,是中高档机床的*。
产品特点

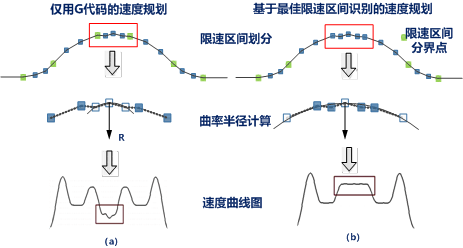

FEATURES1、智优曲面加工技术(iSurfine)——高速高精速度规划
根据刀路轨迹进行*的速度实时规划,减小高速加工过程中的速度波动,保证相邻刀路速度一致性,在新硬件下,不改变原有G代码程序, CUP性能提升38% , 提高表面加工质量及加效率

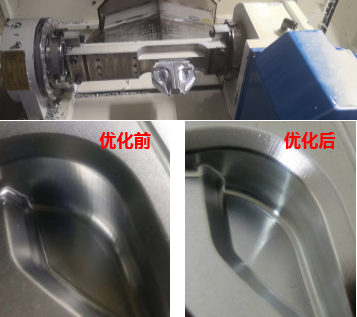

2、智优曲面加工技术(iSurfine)——G代码刀路轨迹优化
n G代码优化前:侧壁竖纹明显,触感明显。
n G代码优化前:侧壁纹路光顺,无触感。
3、智优曲面加工技术(iSurfine)——高性能全局曲面优化
高性能加工全局速度规划,针对变速区间进行速度整形,减小高速加工过程中的速度波动,保证相邻轨迹刀路速度一致性,提升加工质量,提高加工效率。提供高精模具、汽车零部件、3C产品优化方案。
产品参数
PRODUCT PARAMETERS项目名称 | 规 格 |
控制通道数 | 2通道 |
控制轴数 | *控制轴数:5个进给轴加4个伺服主轴 |
*联动轴数:3轴(直线插补),2轴(圆弧插补) | |
PLC控制轴数:3轴(支持伺服刀架) | |
适配伺服驱动 | 移动轴:低压伺服驱动器 HSV-160U-020/030/050/075、汇川等支持EtherCat主流驱动 |
主轴: HSV-180US-035/050/075/100 | |
进给轴切主轴 | 进给轴切主轴:4进给轴切换成主轴 |
坐标值(系)及尺寸 | G52局部坐标系、G53机床坐标系、6个工件坐标系统(G54~G59)、60个扩展坐标系(G54.1~G54.60) |
坐标平面选择(G17/G18/G19) | |
位置指令范围:μ级(IS-B)214748.364~+214748.364 0.1μ级(IS-C)21474.8364~+21474.8364 | |
绝dui/增量编程、英制/公制转换、直线轴/摆动轴/旋转轴 | |
G代码功能 | 含71个G指令,包括快速定位、直线插补、圆弧插补、圆柱插补、圆柱螺旋线插补、极坐标插补、虚轴指ding及正弦线插补、刚性攻丝、镜像功能、缩放功能、旋转变换功能、钻孔循环、镗孔循环、攻丝循环、小线段高速高精加工功能、程序暂停、*补偿、宏程序调用、跳转、循环等 |
进给功能 | 快速移动速度:μ级(IS-B)0mm/min~60000mm/min 0.1μ级(IS-C)0mm/min~24000mm/min |
快速倍率:F0、25%、50%、*共四级实时修调 | |
切削进给速度:μ级(IS-B)0mm/min~30000mm/min 0.1μ级(IS-C)0mm/min~24000mm/min | |
进给倍率:0~150%共12级实时修调 | |
快速移动/切削进给加减速:S曲线加减速、加加速度控制,由参数设定 |
