DQFX-1501 高光电主轴特点:
1、 长寿命:采用气体静*承,非接触,无磨损,长寿命。
2、 高精度:由于气体静*承的均化效应及高达0.2um的零件加工精度,因此有比滚珠轴承电主轴更高的静态和动态精度。
3、 高刚性、低振动:轴承经过精密计算及*的仿真分析软件验证,具有低振动、高刚性、高承载能力的优势。
4、 高配置:配备高性能交流感应电机,大扭矩输出,适用于多种加工应用。
5、 高可靠性:采用双螺旋冷却结构,主轴保持恒温加工,各项性能稳定可靠。
DQFX-1501 高光电主轴参数
主轴型号Spindle Model | DQFX-1501 | |
轴承类型Bearing Type | 气浮Air Bearing | |
Zui高转速Maximum Speed(rpm) | 10,000 | |
Zui高电压Maximum Voltage(V) | 380 | |
大功率(S6)Maximum Power(kW) | 3.6 | |
大扭矩(S6)Maximum Torque(Nm) | 3.6 | |
夹头规格Chuck Specification | 直接刀盘 | |
换刀方式Tool Changing | 手动Manual | |
润滑形式Form of Lubrication | 空气Air | |
冷却形式及介质 Cooling method and Medium | 内冷,水或油 Internal Cooling,Water or Oil | |
重量Weight(kg) | 58.9 | |
尺寸 Dimension (mm) | D | 149.98-149.99 |
D1 | 202 | |
D2 | 150 | |
L | 596 | |
L1 | 576 | |
L2 | 131 | |
L3 | 30 | |
N-S | 8-M10(PCDφ180) |

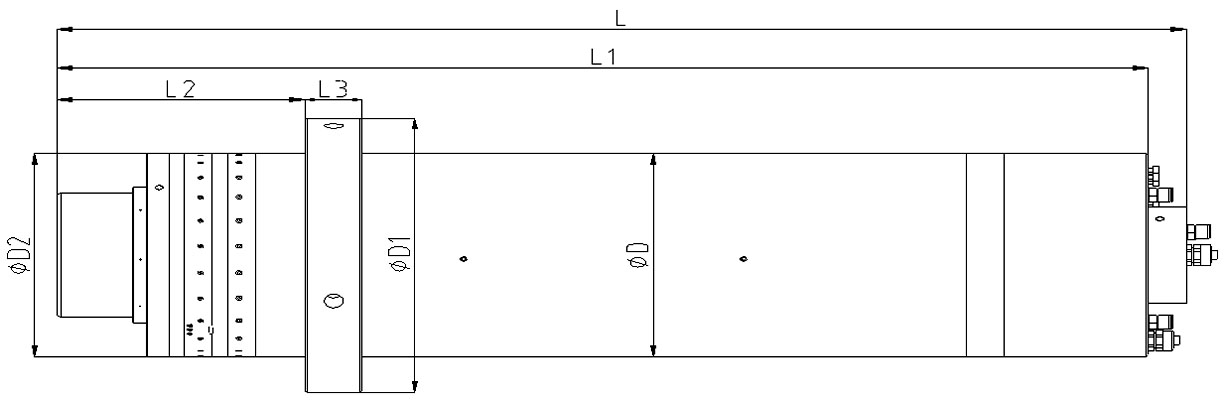

尺寸图
