怡信光电:0.1μ绝对式光栅尺测量仪器基准的领跑者

2013年12月19日 11:06中国机床商务网作者:盛春芳点击:5437

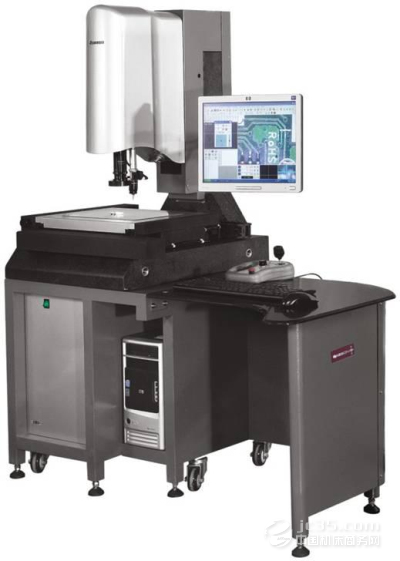

  【中国机床商务网】导读:宁波怡信光电近期强力推出SP(SPARTAN奔腾)系列影像测量仪。其中0.1μ绝对光栅的高配置,实现了高精度、高性能、全自动的测量。为数控机床及其它位置测量领域带来更精密的测量仪器。0.1μm分辨力读取、远心设计高性能变焦、增强型二次元测量软件的大地图功能等一系列产品特点,令怡信光电成为测量仪器基准的领跑者。



  高速绝对码扫描装置 0.1μm分辨力读取

  AS-30系列内置高速绝对码扫描装置,能在2ms(0.002秒)内完成对绝对码道的扫描和解码计算;AS-30的绝对码扫描装置能重新对绝对位置进行解码计算和核对,如发现当时的位置数据与从绝对码道所解码计算出来的位置数据出现偏差,便立即作自行修正。



  AS-30系列绝对式光栅尺可选用CPE-bus串行通讯接口,以0.1μm分辨力读取位置数据在高放大倍数时(影像像素尺寸小于1μm)能将测量精度大幅提升至接近一个像素尺寸的理论极限。

  AS系列采用简单可靠的双码道设计,分别为绝对码道和增量码道。特点是:精度大幅度提升、能采用高分辨力读取位置数据、使用方便。

  可靠性高精度专用系统 总线控制结构

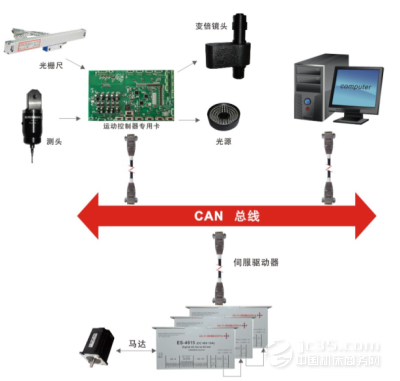

  为了提高影像测量机的——可靠性和测量精度,怡信为了影像测量机设计了一套专用以总线结构为基础的,测量专用运动控制系统。

  1.大幅提高响应速度和减少测量实时误差:光栅尺和测头等的高速反馈无件直接与运动控制的CPU直接连接,完全不经过电脑作中转媒体,大幅度提高响应速度和减少测量实时误差。

  2.全闭环控制:无论是步进马达或伺服马达系统,本公司一概采用,闭环控制,以提高运动效率和定位精度。

  3.提高抗干扰能力和系统可靠性:运动控制器与伺服系统采用总线连接,运动指令以串行数字讯号传递,大大提高抗干扰能力和系统的可靠性。

  4.大大减少连接线数量:运动控制器,伺服系统…和电脑等,只采用一条总线连接,大大减少电控系统的连接线数量,令系统更可靠,令维修保养更简单容易。



  全自动变倍远心镜头 纠正传统镜头视差

  AZ全自动远心变倍远心镜头是怡信专用为EV系列及SP系列(SPARTAN奔腾)系列影像测量机而开发设计,采用远心光学设计,特别适合用于立体工件的影像测量。

  高精度全闭环伺服变倍系统令测量全自动化,用户不在需要每次变倍后重新校正放大倍率,大大提高测量效率。EV及SP系列配有操作简单“单一按键”的全自动Z轴对焦手持自动对焦控制器,令烦心的对焦工作变得极之轻松容易。

  视觉系统光学性能的4项最基本参数是:1.视野(fieldofview)2.分辨率(resolution)3.工作距离(workingdistance)

  远心光学设计的镜头,采用平行光路径光学设计,物体影像的尺寸不会随着与镜头的距离而改变,造成透视的效果产生额外的测量误差。

  光圈是一个用来控制光线透过镜头,进入机身内感光面的光量的装置,具体地说,如果亮度大,它可以收缩,减少通过的光线总量;反之,如果光线很弱,则可以开大以便让更多的光线进入。光圈越大,景深越小;光圈越小,景深越大。工作距离越远,景深越大;工作距离越近,景深越小。

  远心镜头(Telecentric),怡信专业制造,主要是为纠正传统镜头的视差而特殊设计的镜头,它可以在一定的物距范围内,使得到的图像放大倍率不会随物距的变化而变化,这对被测物不在同一物面上的情况是非常重要的应用。

  此外五环八区上光源,多达40个方向角照射,增强影像界限,确保检查的可靠。怡信影像测量系统,为您提供最完美的精密测量。



  硬件完备 测量软件强大

  怡信SPARTAN系列影像测量仪器配备有高精度的精密测量机台,全自动变倍远心镜头,三维测头等等,能为客户提供多工位的精密几何形位工差检测,列入手机外壳、LCD显示屏、家具五金部件…..等等。配合怡信的影像测量系统,全自动的2D/3D影像测量工量功能软件,完全与测量软件综合在一起的马达驱动和通用输入/输出控制接口为客户提供完整的精密测量方案。

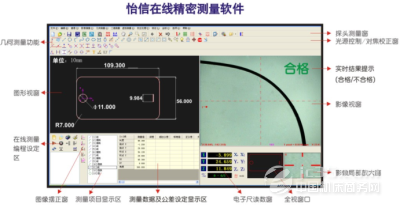

  怡信增强型二次元测量软件具有大地图功能,并能在地图上进行标注:可将工件分成多个区域进行拍照,形成大地图,并能在地图上进行标注,如图为PCB全图可在地图上进行标注,点击鼠标中键移到当前处。运行用户程序时,可将数据自动对齐导入到Excel中。

  软件内储的测量元素种类齐全:能直接测量12种元素(点、直线、圆、圆弧、椭圆、矩形、槽型、0形环、距离、角度、开元线、闭云线。)能测量闭合云线的周长,面积及中心,使用三次插值算法,为目前最准测量云线的方法。采样点越多,越精准。可通过影像测量平面度,及锥角。超强寻边算法,确保寻边准确无误:如图所示,直线外围,阴影部分很多,一样可以准确的找到线的边缘(成像边缘不清晰,一样可以准确的找到边缘。)宏测量功能就是,将一些测量,构造命令关联到一个按钮上。点击按钮,即开始执行宏测量功能,宏测控功能会自动完成构造动作,减少用户操作鼠标次数,提高工作效率。软件提供了16组宏测量功能,用户可以自己编辑宏测量功能按钮的图片。如图所示:宏测量功能的界面。

  与同行相比,怡信软件和同行比较,最突出的功能在于“重新测量功能”“修改编辑及查看寻边状况”“可以修改元素名称及尺寸名称,以与客户图纸一致”“极座标与直角坐标可以混合编程,以符合设计图纸的要求”“可以运行程序的过程中暂停执行程序,并对某元素修改后,继续向下测量”“批量设置元素的公差带及名义值”“可建立多重工件座标系,并可以建立多重Z轴座标系”“大半径小圆弧的精准测量”“符合国家标准的形位公差计算能力”“功能强大的自定义报表功能”“快速精准的影像对焦功能”这11个方面。




  总结:宁波怡信光电,作为中国高端测量领域的领导品牌。近年来在测量仪器、机床设备两大领域不断推陈出新。依托近20年的研发制造生产经验,为客户提供全套交钥匙工程。近期强力推出SP(SPARTAN奔腾)系列影像测量仪,便是其中一例,体现怡信光电强大的技术实力和创新能力。
