高速雕铣机的特性及系统模块说明
2013年08月13日 09:34点击:884作者:默认来源:苏州市宝玛数控设备有限公司>>进入该公司展台

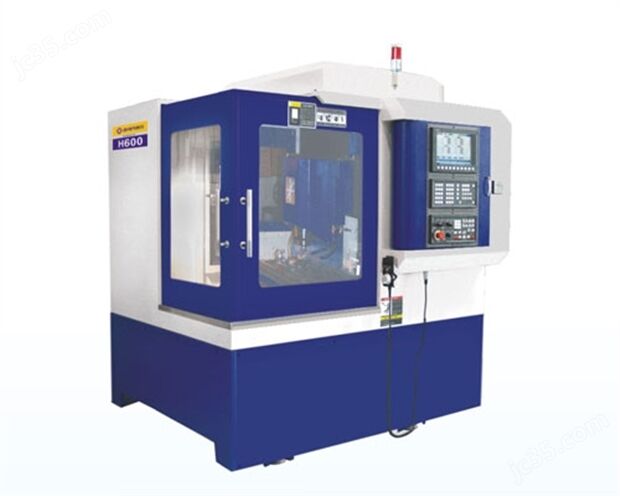

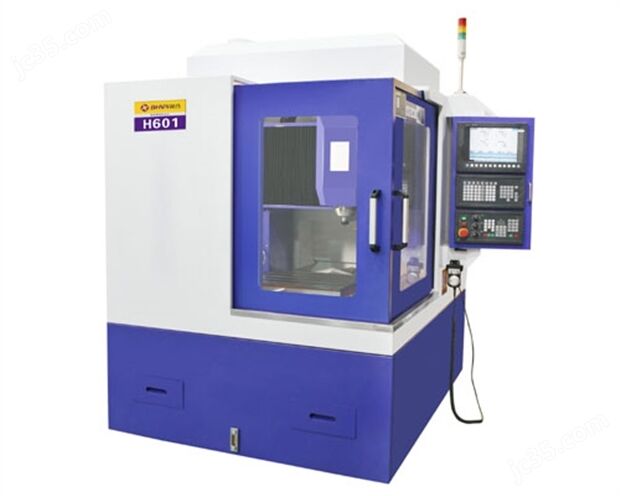

高速雕铣机它是数控机床的一种。是对应传统雕刻机的数控机床。大都认为雕铣机是使用小刀具、大功率和高速主轴电机的数控铣床。雕刻机的优势在雕,如果加工材料硬度比较大也会显得力不从心。高速雕铣机的出现可以说*两者之间的空白。高速雕铣机既可以雕刻,也可铣削,是一种高精的数控机床。
高速雕铣机的性质:
*点精度:雕铣机雕铣精度高.A、全部的运算事情有电脑控制完成,这种控制器可以在雕刻机事情的同时举行排版。体系有着32M以上的内存容量,这种要领大大提高了雕铣机的事情效率,其负载本领和精度连结本领强。接纳USB口传输数据。雕铣机在事情时电脑处于事景况态,这样大概固电脑的误操作而造成废品,试机可以雕刻一个半弧圆和正方体测试精度。
第二点导轨:雕铣机肯定要接纳25mm以上进口的方型导轨,一样平常都在±0,就可以马上*离开电脑、关闭电脑或举行别的排版,008mm左右,但不能关闭电脑。无法举行别的的排版事情,只要生存完文件,包管了雕铣机的高质高速,这实际上相当于结余一台电脑。
高速雕铣机系统模块由三部分组成,分别是数字-脉冲伺服接口模块和电气控制模块、管理模块和运动控制模块、机床面板操作模块和伺服驱动模块,下面我们就详细来介绍着三个模块:
数字-脉冲伺服接口模块和电气控制模块
基于CPLD的位置控制卡在每个插补周期内接收来自上位机的位置信息,其转换成主轴及进给系统的控制信息一定频率将和个数的脉冲),实现的位置控制;同时实现其他辅助电路功能,如主轴起停,工件的夹紧、松开,冷却液开/关等功能。即实现了数字-脉冲接口功能和电气控制功能。
管理模块和运动控制模块
这部分功能主要由上位机实现,主要任务是管理和组织整个CNC雕铣机系统有条不紊地工作,主要包括加工程序的输入、编辑编译,中断管理,故障的自诊断,完成各种控制算法和插补算法,响应操作面板和键盘的输入,同时还要把运动控制器反馈的数据,机床工作状态,在CRT上显示出来。
机床面板操作模块和伺服驱动模块
机床操作面板则用单片机进行管理。单片机实时对面板各按键进行扫描,并计算出键值,通过串口与上位机进行通信。驱动器为SANYOQ系列,采用位置控制方式,位置控制卡发出的脉冲与方向信号分别差分输出至驱动器。卡上的输出口通过中间继电器控制驱动器的伺服ON的接通,而输入口也通过中间继电器读入驱动器输出的伺服准备好以及伺服报警等信号。
高速雕铣机的性质:
*点精度:雕铣机雕铣精度高.A、全部的运算事情有电脑控制完成,这种控制器可以在雕刻机事情的同时举行排版。体系有着32M以上的内存容量,这种要领大大提高了雕铣机的事情效率,其负载本领和精度连结本领强。接纳USB口传输数据。雕铣机在事情时电脑处于事景况态,这样大概固电脑的误操作而造成废品,试机可以雕刻一个半弧圆和正方体测试精度。
第二点导轨:雕铣机肯定要接纳25mm以上进口的方型导轨,一样平常都在±0,就可以马上*离开电脑、关闭电脑或举行别的排版,008mm左右,但不能关闭电脑。无法举行别的的排版事情,只要生存完文件,包管了雕铣机的高质高速,这实际上相当于结余一台电脑。
数字-脉冲伺服接口模块和电气控制模块
基于CPLD的位置控制卡在每个插补周期内接收来自上位机的位置信息,其转换成主轴及进给系统的控制信息一定频率将和个数的脉冲),实现的位置控制;同时实现其他辅助电路功能,如主轴起停,工件的夹紧、松开,冷却液开/关等功能。即实现了数字-脉冲接口功能和电气控制功能。
管理模块和运动控制模块
这部分功能主要由上位机实现,主要任务是管理和组织整个CNC雕铣机系统有条不紊地工作,主要包括加工程序的输入、编辑编译,中断管理,故障的自诊断,完成各种控制算法和插补算法,响应操作面板和键盘的输入,同时还要把运动控制器反馈的数据,机床工作状态,在CRT上显示出来。
机床面板操作模块和伺服驱动模块
机床操作面板则用单片机进行管理。单片机实时对面板各按键进行扫描,并计算出键值,通过串口与上位机进行通信。驱动器为SANYOQ系列,采用位置控制方式,位置控制卡发出的脉冲与方向信号分别差分输出至驱动器。卡上的输出口通过中间继电器控制驱动器的伺服ON的接通,而输入口也通过中间继电器读入驱动器输出的伺服准备好以及伺服报警等信号。
