三辊卷板机如何校平板子

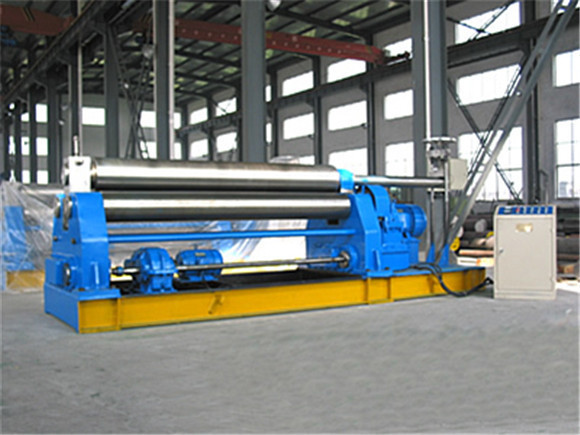

该机属于三辊对称式卷板机，用于常温状态下将低碳钢，低合金钢卷成圆筒形。上辊可以垂直升降。滚圆时通过电机、减速机带动两下辊进行。由于下辊标高不变，所以便于进料和操作。

三辊卷板机是锅炉、造船、石油化工、水泥、电机以及其他制造等行业的设备。本机结构紧凑，操作方便，是我国目前广泛应用的中小型卷板设备。

三辊卷板机也是可以当做校平机用的。把圆弧校平成板子。

2根下辊下面与上辊上面要有支撑辊，防止筛网整体展平时上、下辊产生挠度。

圆筒入料与出料，请考虑设备的整体结构形式。

圆筒展平后的整体平面度应<5mm,以便于后道工序的卷弧成形。

根据我厂的产品需求，请详细描述质量保证与验收标准。

三辊卷板机主传动指上辊绕O1，下辊分别绕O2、O3作顺时针或逆时针旋转。它是以两根下辊为主驱动 ，由主电机、主减速机、连轴器、及开式齿轮组成。工作时上辊由板料间的摩擦力带动，同时作为从动轴，起调整挤压工件的作用。

三辊卷板机辅传动由单独的传动系统控制上辊的上升或下降。，由上辊升降电动机、减速机、连轴器、蜗轮、蜗杆、丝母、丝杆组成。工作时，由减速机带动蜗杆转动蜗轮内丝母旋转，使丝杆及上辊轴承座作升降运动，使上辊上升或下降。

卷板时，在上辊的下降压力下，通过两下辊正反转动，使板料达到所需的曲率，形成预计的圆形或弧形。
