如何排除打结马达电路和电器故障：
1、进入显示器经销商模式，过程如下：
（点击图片查看大图）
A、进入工作信息屏幕，选择“主菜单”, 在“诊断”选项卡里，选择“系统信息”。
B、用手指压在第五个功能键持续大约10秒。将会弹出一个输入框。
C、使用数字键盘输入1379 四个数字；屏幕上将会显示“经销商模式被激活”的字样。
2、手动测试打结马达电路是否正常，过程如下 ：
A、进入工作信息屏幕，选择“主菜单”, 在“诊断”选项卡里，选择“信号监控”。
B、在复选框选择“解扣系统(Trip system)”，点击“ON“，这时打结马达会持续旋转。如果马达不旋转，请进入“步骤3”，确认马达或电路问题。
注意：测试时保持12V电压；打结器前后护罩关闭；黄色安全开关未被按下。
3、 确认打结马达或电路问题，过程如下：
A、进入工作信息屏幕，选择“主菜单”, 在“诊断”选项卡里，选择“信号监控”：

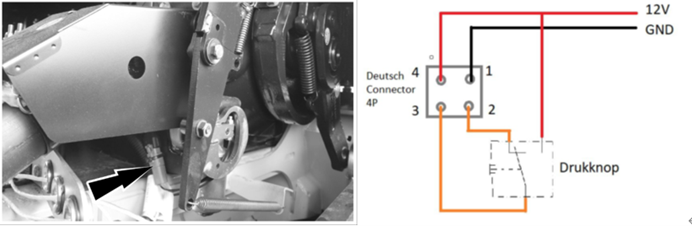

a、使打结马达正常运转并停止在初始位置：在打结离合机构区域找到马达插头X-136R。拔开并确认马达侧的插头并用合适的电线短接2、3插针；将1 号插针接地；4号插针接12V电压，此时如果马达运转说明马达正常，如果马达不运转，请进入"步骤b"。
b、 打结马达不运转，可能是马达停留在开关区域的死点上，解锁死点位置：在打结离合机构区域找到马达插头X-136R。拔开并确认马达侧的插头，将1 号插针接地；给3号插针一个短暂12V电压，此时如果马达运转，则已停止于初始位置，否则说明马达故障。
B、 检测打结马达电路故障:
a、检测电路回路故障：打结马达电路常见问题易出现在继电器和保险丝上。在设备左前侧电脑板下方找到保险丝盒，目视检查F15打结保险是否熔断，对于K15打结继电器，可使用下方K21或K22灯继电器互换检测。
b、检测打结马达解扣系统输入传感器信号故障：首先检查填充传感器，简单的方法是看传感器后面的红灯，有金属贴近遮挡会灭，无金属遮挡会亮，同时目视检查是否有外力撞击现象；其次是检查填充解扣臂和填充传感器的间隙不高于5毫米;最后检查位于打结齿轮箱上的打结参考位置传感器和打结盘的间隙小于4毫米。
