YGa43H减压阀图片系列:YGa43H高灵敏度大流量蒸汽减压阀，大流量减压阀
减压阀图片系列:YGa43H高灵敏度大流量蒸汽减压阀，大流量减压阀
参考价 面议
具体成交价以合同协议为准
  • 型号 YGa43H
  • 品牌
  • 厂商性质 生产商
  • 所在地 温州市

联系方式：李延江查看联系方式

更新时间：2016-04-27 16:43:08浏览次数：929

联系我们时请说明是机床商务网上看到的信息，谢谢!

【简单介绍】
减压阀图片系列:YGa43H高灵敏度大流量蒸汽减压阀，大流量减压阀
高灵敏度大流量蒸汽减压阀主要用于蒸汽管路，适用于流量大流量变化大，进口压力变化大的蒸汽管路。
【详细说明】

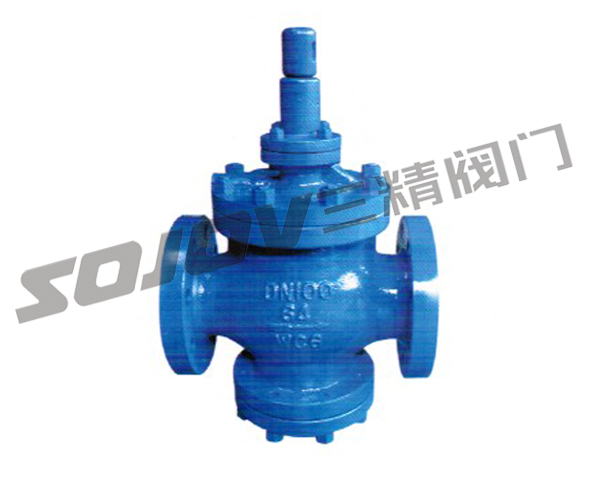

减压阀图片系列:YGa43H高灵敏度大流量蒸汽减压阀





点击查看详细信息...

高灵敏度大流量蒸汽减压阀的详细资料：

高灵敏度大流量蒸汽减压阀

高灵敏度大流量蒸汽减压阀结构特点和用处

减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。本产品在普通减压阀基础上作了很大改进，加大了活塞面积，改变了节流结构。改变了密封形式，加大了过流面积等等，从而在提高灵敏度、流量、寿命等方面大大改善了性能。

 高灵敏度大流量蒸汽减压阀主要用于蒸汽管路，适用于流量大流量变化大，进口压力变化大的蒸汽管路。

 高灵敏度大流量蒸汽减压阀主要技术参数和性能指标

公称压力

1.6

2.5

4.0

6.4

10.0

16.0

壳体试验压力(Mpa)*

2.4

3.75

6.0

9.6

15.0

24

密封试验压力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

zui高进口压力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

出口压力范围(Mpa)

0.04-1.0

0.05-1.6

0.08-2.5

0.2-3.5

0.5-3.5

0.5-4.5

压力特性偏差(Mpa)△P2P

GB12246-1989

流量特性偏差(Mpa)P2G

GB12246-1989

zui小压差(Mpa)

0.07

0.1

0.15

0.4

0.5

0.8

渗漏量

GB12245-1989

高灵敏度大流量蒸汽减压阀主要零件材料

零件名称

零件材料

阀体阀盖底盖

WCB

阀座阀瓣

2Cr13

缸套活塞

铝铁青铜

膜片

1Cr18Ni9

活塞环

合金铸铁/对位聚苯

导阀座导阀杆

2Cr13

主阀弹簧

50CrVA

导阀主弹簧

50CrVA

调节弹簧

60Si2Mn

高灵敏度大流量蒸汽减压阀流量系数(Cv)

DN506580100125150200250300350400500
Cv12.546.5916253664100140250

高灵敏度大流量蒸汽减压阀外形尺寸(PN1.6-4.0)



公称通径DN外 形 尺 寸
LHHl
1.6/2.5MPa4.0MPa
1516018026585
2016018026585
2518020028095
3220022028095
40220240290105
50250270300130
65280300315145
80310330330170
100350380405200
125400450450225
150450500485265
200500550570290
250650640325
300800740360
350850810395
400900950430
5009501080500

高灵敏度大流量蒸汽减压阀外形尺寸(PN6.4-16.0)

公称通径DN外 形 尺 寸
LHHl
6.4MPa10.0/16.0MPa
15180180280100
20180200280100
25200220300115
32220230300115
40240240315130
50270300340135
65300340355150
80330360370175
100380450205
125450510235
150500555275
200550640300
250650720335
300800830375
350850880410
4009001020445
500950 1080515

减压阀调压步骤

1、关闭减压阀前的闸阀，开启减压阀后的闸阀，制造下游低压环境

2、  将调节螺钉按逆时针旋转至zui上位置（相对zui低出口压力），然后关闭减压阀后闸阀

3、慢慢开启减压阀前的闸阀至全开；

4、顺时针慢慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准）；调整好后，将锁紧

   螺母锁紧打开减压阀后闸阀

5、如在调整时出口压力高于设定压力，须从*步开始重新调整，即只能从低压向高压调。
