静电消除新提案
可在生产线内轻松检测静电
|
 ※1 |
| ※1 | EMC指令 |
|---|
特点
生产线内的静电测量
密度・精度的电子设备的操作现场，存在对静电要求严苛、手持式静电测量器的管理效果不理想等各种问题。
・工程内发生不良、事后也无法检测
・生产线运作无法直观了解带电状况
・测量和管理的工作量大
・因为测量人员和测量位置的偏差存在测量值的偏差・・・
为了能精确地测量静电并加以管理，EF-S1系列表面电位传感器诞生了。
时刻检查生产线内的静电！
由于该产品是生产线内安装的表面电位传感器，因此即使在生产线运转中也能时常监控工序内各部分中所产生的静电，并可在发觉异常时及时作出处理。
能明确因不明静电所造成的破损和不良，并且能稳定品质的维持和管理。
削减静电消除器的检查工时
由于能及时的把握静电消除器的除电效果，因此能客观的确认静电消除器的破损及消耗零部件的更换时期等。
通过迅速把握静电消除器效果下降的状况，解除您对诸如“果真能去除静电吗?"等问题的担忧，削减因检查、验证所消耗的工时。
测量静电的新方案
与手持型测量器不同，可如光电传感器一样安装在生产线内，可减少因作业人员、测量部位及距离的不同而造成的测量值的偏差，提高测量的可信度。
另外，利用在测量值超出测量范围时输出信号的窗口对比输出、数据收集和分析中*的模拟输出等丰富的功能，使该产品在防静电方面也可如光
电传感器一样发挥线性控制功能。
容易辨识的双色双值显示
|
小巧、轻盈，无需选择设置场所。
检测头重量仅约90g。可安装在简易支架上，应用广泛。 |  |
功能丰富、用途广泛
拥有零位调节器、磁滞设定、窗口对比输出·正电位/负电位峰值保持(外部同步输入)测量等丰富的功能，用途极为广泛。 |  |
通过模拟输出实现简单的数据管理
利用数据记录仪能进行数据的收集和分析，可在确定静电消除器的安装角度和台数时发挥作用。 |  |

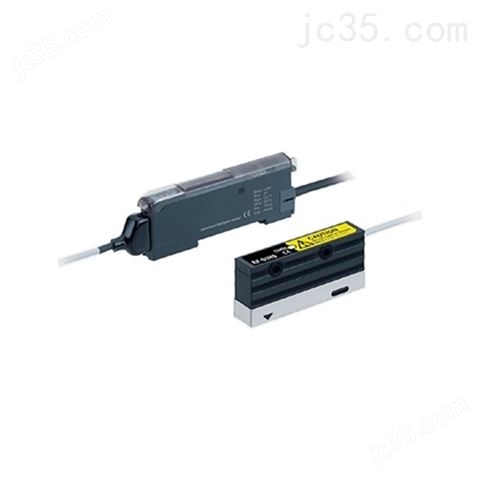

种类
检测头
| 形状 | 型号 | 测量距离 |
|---|---|---|
 | EF-S1HS | 8.0～20.5mm(±1kV范围) 21.0～100mm(±2kV范围)(注1) |
| (注1)： | 请将检测头和工件之间的测量距离固定，通过控制器预先设定该距离后再使用。 |
|---|
控制器
| 形状 | 型号 | 输出 |
|---|---|---|
 | EF-S1C | NPN开路集电极晶体管模拟输出 ·输出电压：1～5V |
附件
|
规格
检测头
| 型号 | EF-S1HS |
| 适用控制器 | EF-S1C |
| 測定距离 (测量范围)(注1)(注2) | 8.0〜20.5mm(±1kV范围) 21.0〜100mm(±2kV范围) |
| 电源表示灯 | 绿色LED |
| 使用环境温度 | 0〜+40℃(注意不可结露、结冰)、存储时：-20〜+60℃ |
| 使用环境湿度 | 35〜65%RH、存储时：35〜85%RH |
| 耐振动 | 频率10〜150Hz 双振幅0.75mm X,Y和Z方向各2小时 |
| 耐冲击 | 加速度98m/s2(约10G) XYZ各方向5回 |
| 材质 | 外壳部：耐热ABS、测量部外罩：SUS304 |
| 电缆 | 截面积为0.09mm2 的3芯屏蔽电缆，长5m(带控制器连接器)(注3) |
| 重量 | 本体重量：约90g、包装重量：约130g |
(注1)：请将检测头和工件之间的测量距离固定，通过控制器预先设定该距离后再使用。
(注2)：通过控制器改变测量距离的设定后，测量范围即自动切换。
(注3)：电缆不可延长。
(注4)：无时的测量条件为使用环境温度＝+20℃。
控制器
| 型号 | EF-S1C | |
| 适用检测头 | EF-S1HS | |
| 电源电压 | 24V DC±10% | |
| 消耗电流 | 通常时：50mA以下、模式时：40mA以下 | |
| 显示范围 (测量范围)(注1) | -1,000〜1,000(±1kV范围) -1,999〜1,999(±2kV范围) | |
| 重复精度 | ±0.3%F.S. | |
| 线性度 | ±0.5%F.S.(注2) | |
| 温度特性 | 0.05%F.S./℃(注3) | |
| 判定输出 (OUT1、OUT2) | NPN开路集电极晶体管 ・流入电流：100mA ・外加电压：30VDC以下(判定输出和0V之间) ・剩余电压：1.5V以下(流入电流为100mA时) | |
| 反应时间 | 10ms、20ms、100ms、200ms、400ms、800ms | |
| 输出时间 | OUT1：+正电位判定输出或窗口对比输出 OUT2：-负电位判定输出或故障输出 | |
| 短路保护 | 配备 | |
| 模拟输出(注4) | ・输出电压：1〜5V ・输出阻抗：约100Ω | |
| 反应时间 | 20ms、30ms、110ms、210ms、410ms、810ms | |
| 同步输入/零位调节器输入 | NPN无触点输入 ・信号条件：High・・・+V或断开 Low・・・0〜+2V(源电流0.5mA) ・输入阻抗：约10kΩ | |
| 使用环境温度 | -10〜+55℃(注意不可结露、结冰)、存储时：-20〜+70℃ | |
| 使用环境湿度 | 35〜85%RH、存储时：35〜85%RH | |
| 材质 | 本体外壳：耐热ABS、外罩：聚碳酸酯、 MODE键：丙烯、突出开关：耐热ABS | |
| 电缆 | 截面积为0.2mm2的6芯橡皮电缆，长2m | |
| 电缆延长(注6) | 截面积为0.3mm2以上的电缆全长可延长至10m | |
| 重量 | 本体重量：约65g、包装重量：约110g | |
(注1)：通过控制器改变测量距离的设定后，显示范围(测量范围)即自动切换。
(注2)：该值是 ±1kV范围下测量电位为±200V以下、±2kV范围下测量电位为±400V以下时的值。测量电位超出上述范围时，为显示值的±5％。
(注3)：该值是 ±1kV范围下测量电位为±200V以下、±2kV范围下测量电位为±400V以下时的值。测量电位超出上述范围时，为显示值的0.5％/℃。
(注4)：为满拟输出的线性度，请不要使用判定输出。
(注5)：F.S.在±1kV范围时指2,000V(-1,000V～1,000V)、±2kV范围时指4,000V(-2,000V～2,000V)。
(注6)：本产品符合EMC指令CE适用品。关于本产品的抗干扰性EM61000-6-2，必须符合以下条件。
控制器器电源连接为10m以下。
(注7)：无时的测量条件为使用环境温度＝+20℃。
尺寸图
- 单位mm
EF-S1HS
检测头
|
EF-S1C
控制器
|
用途
|
|
|
|
|
|
可选件
| 品名 | 形状 | 型号 | 内容 |
|---|---|---|---|
| 控制器 安装支架 |  | MS-DIN-2 | 控制器专用的安装支架。 |
| 尾盘 |  | MS-DIN-E | 在DIN导轨上移动控制器时，请从两端夹紧控制器，并将其 固定。 |
