一、机床概述及主要用途

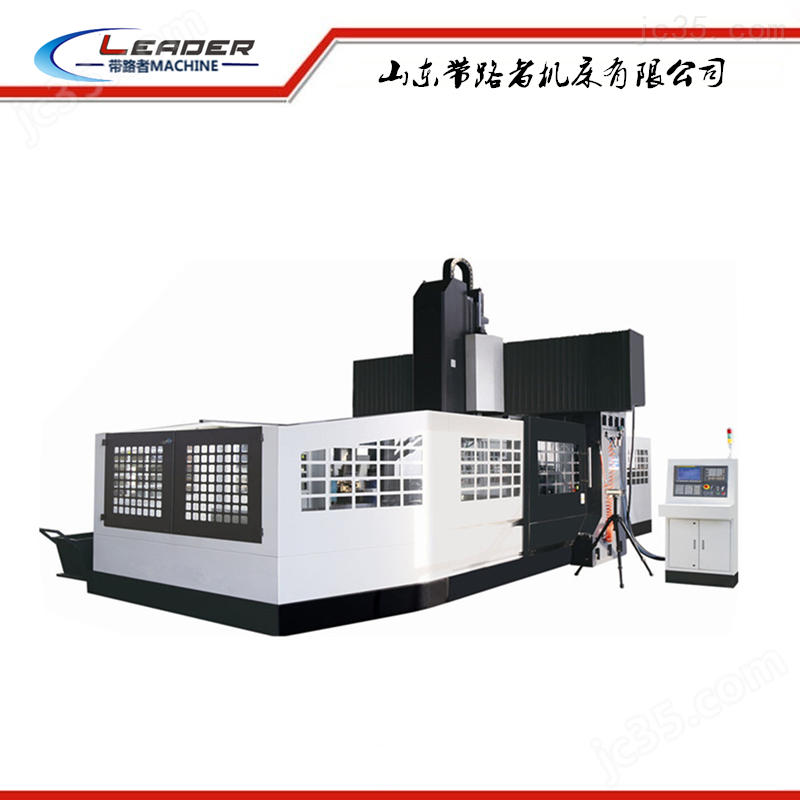

本机床是工作台移动定梁龙门式数控铣床，由床身、工作台、立柱、横梁、滑座、滑枕等主要基础件和Z轴平衡系统、电气系统、冷却系统、排屑系统等组成。机床通过CAD辅助设计来完成整体设计，并采用有限元分析，对机床整体进行计算和分析，近一步优化了机床结构，机床的刚性和稳定性。机床床身、工作台、横梁、立柱、滑座、滑枕等主要基础件采用树脂砂造型铸造，并经过热时效和粗加工后振动时效处理，来降低和均化各工件残余应力，使工件内部各方面作用力基本趋与平衡，从而防止工件变形、提高工件的疲劳极限；有静态、动态、热态刚度，良好的热稳定性、抗振性，系统具有良好的动态品质，为机床性能的稳定提供了保障，机床*使用精度的稳定性，使机床*稳定地连续高速加工。
主要用于加工钢件、铸钢件、铸铁件等工件数控铣削、钻孔、镗孔、攻丝等，机床使用附件头能够实现对盘类、板类、壳体、模具等复杂零件在一次装夹中完成五面加工。
本机床是工作台移动定梁龙门式数控铣床，由床身、工作台、立柱、横梁、滑座、滑枕等主要基础件和Z轴平衡系统、电气系统、冷却系统、排屑系统等组成。机床通过CAD辅助设计来完成整体设计，并采用有限元分析，对机床整体进行计算和分析，近一步优化了机床结构，机床的刚性和稳定性。机床床身、工作台、横梁、立柱、滑座、滑枕等主要基础件采用树脂砂造型铸造，并经过热时效和粗加工后振动时效处理，来降低和均化各工件残余应力，使工件内部各方面作用力基本趋与平衡，从而防止工件变形、提高工件的疲劳极限；有静态、动态、热态刚度，良好的热稳定性、抗振性，系统具有良好的动态品质，为机床性能的稳定提供了保障，机床*使用精度的稳定性，使机床*稳定地连续高速加工。
主要用于加工钢件、铸钢件、铸铁件等工件数控铣削、钻孔、镗孔、攻丝等，机床使用附件头能够实现对盘类、板类、壳体、模具等复杂零件在一次装夹中完成五面加工。
二、主要技术参数
| 技术参数 | 单位 | XK(H)2312 | XK(H)2314 | XK(H)2315 | XK(H)2316 |
| 工作台尺寸（宽×长） | mm | 1200×2100 | 1400×2000 | 1500×2000 | 1600×2000 |
| 工作台承重 | kg | 2500 | 2500 | 3000 | 3000 |
| 龙门宽度 | mm | 1600 | 1600 | 1600 | 2000 |
| 工作台T型槽（数目-尺寸×间距) | mm | 7-22×170 | 7-22×180 | 7-22×140 | 7-22×160 |
| 工作台移动方向行程 | mm | 2100 | 2100 | 2200 | 2200 |
| 主轴滑座移动方向行程 | mm | 1600 | 1600 | 2000 | 2000 |
| 主轴上下移动方向行程 | mm | 800 | 800 | 1000 | 1000 |
| 主轴端面至工作台面距离 | mm | 115-915 | 115-915 | 250-1250 | 250-1250 |
| 主轴规格（型号/安装直径） | mm | BT50-Φ190 | BT50-Φ190 | BT50-Φ190 | BT50-Φ190 |
| 主轴转速 | r/min | 6000 | 6000 | 6000 | 6000 |
| X/Y轴快速移动 | mm/min | 10000 | 10000 | 10000 | 10000 |
| Z轴快速移动 | mm/min | 5000 | 5000 | 6000 | 5000 |
| X.Y.Z轴进给速度 | mm/min | 5-5000 | 5-5000 | 5-5000 | 5-5000 |
| 主轴电机功率 | kw | 22 | 22 | 22 | 22 |
| X/Y轴导轨 | 55规格滚动导轨 | 55规格滚动导轨 | 55规格滚动导轨 | 55规格滚动导轨 | |
| Z轴导轨 | 滑动导轨 | 滑动导轨 | 滑动导轨 | 滑动导轨 | |
| 机床重量(约) | T | 25 | 27 | 30 | 33 |
