JD400W斜床身线轨数控车床(重切削线轨)
JD400W斜床身数控车床是一款高速、高精度、高可靠性的数控车床,铸件采用树脂砂工艺铸铁,经高温时效处理,保证机床稳定性,导轨采用35度倾斜角,大大提高机床刚性,线轨采用中国台湾滚柱直线导轨可进行重切削加工。配用12工位伺服刀塔和液压尾座,可一次性加工多工位*要求的产品及轴类产品。选配动力刀塔可集成车、铣、钻、镗、攻丝等功能的复合加工。既可保证精度又可提高效率,降低成本。
本机造型美观,人性化设计。
JD400W斜床身线轨数控车床(重切削线轨)主要技术参数
参数表 | ||
床身上大回转直径 | mm | Φ420 |
大加工直径 | mm | Φ380 |
大Z向行程 | mm | 550 |
大加工轴类长度(卡盘+尾座) | mm | 450以内 |
大X向行程 | mm | 245(半径值) |
快速移动速度 | m/min | X:24 Z:24 |
主轴通孔直径 | mm | Φ62 |
Φ200主轴单元鼻端形式 | A2-6 | |
中空液压回转油缸 | 852(可通Φ52以内棒料) | |
主轴电机功率 | kw | 7.5伺服电机(可选配9或11) |
主轴转速 | rpm | 5000 |
刀杆截面积 | mm | 25*25(可选20*20) |
X向、Z向电机扭矩 | nm | 10NB 10N |
X向、Z向电机联接方式 | 直联 | |
X向、Z向丝杆规格 | X:3210 Z:4010 | |
X向、Z向滚珠线轨规格(选配滚柱) | X:35 Z:35 | |
尾座套筒大行程 | mm | 100 |
尾座套筒内孔锥度 | mt | NO.4(可选配NO.5) |
重复定位精度 | mm | 0.002 |
定位精度(机床精度) | mm | 0.01 |
卡盘规格 | mm | Φ200(8寸)(选配10寸) |
冷却水泵功率 | W | 450高压离心泵 |
机床重量 | kg | ≈3000 |
机床外形尺寸(长*宽*高) | mm | ≈2300*1620*1780(不含排屑机) |
主要配置
主要配置 |
中国台湾新代21TA总线系统(或选用北京KND系统) |
安川驱动和电机(丝杆驱动) |
树脂砂铸件(国产) |
中国台湾主轴(套筒式) |
中国台湾丝杆 |
自动润滑系统(国产) |
丝杆轴承(NTN或NSK) |
直线导轨(中国台湾) |
8寸液压中空三爪卡盘(中国台湾) |
8工位伺服刀塔(中国台湾) |
伺服主电机 |
主要电器元件(施耐德) |
液压尾座 |
自动排屑器 |
可根据用户需求进行各项选配 |

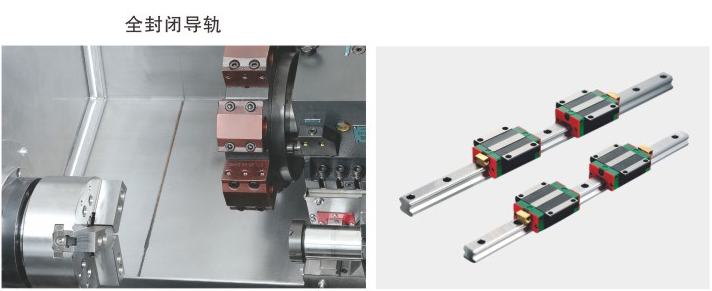

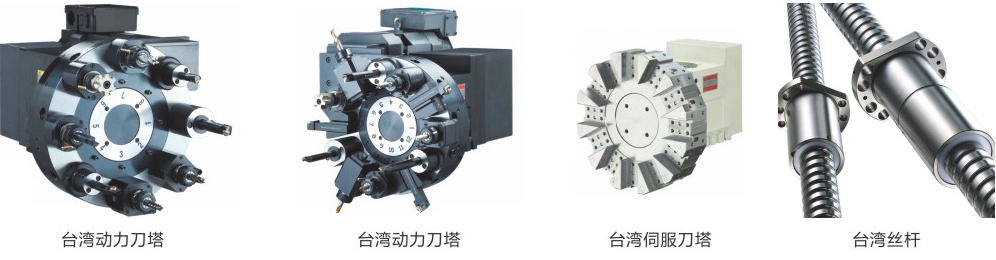

局部展示
*选用
