Y43H减压阀图片系列:Y43H/Y型活塞式蒸汽减压阀,弹簧减压阀,薄膜减压阀
减压阀图片系列:Y43H/Y型活塞式蒸汽减压阀,弹簧减压阀,薄膜减压阀
参考价 面议
具体成交价以合同协议为准
  • 型号 Y43H
  • 品牌
  • 厂商性质 生产商
  • 所在地 温州市

联系方式:李延江查看联系方式

更新时间:2016-04-27 16:48:13浏览次数:899

联系我们时请说明是机床商务网上看到的信息,谢谢!

【简单介绍】
减压阀图片系列:Y43H/Y型活塞式蒸汽减压阀,弹簧减压阀,薄膜减压阀
本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。
【详细说明】

减压阀图片系列:Y43H/Y型活塞式蒸汽减压阀





点击查看详细信息...

活塞式蒸汽减压阀的详细资料:

Y43H/Y活塞式蒸汽减压阀



 蒸汽减压阀结构特点和用处

本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。 主产品主要用于蒸汽管路。

 活塞式蒸汽减压阀主要技术参数和性能指标

公称压力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

壳体试验压力(Mpa)*

2.4

3.75

6.0

9.6

15.0

24

密封试验压力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

zui高进口压力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

出口压力范围(Mpa)

0.1-1.0

0.1-1.6

0.1-2.5

0.5-3.5

0.5-3.5

0.5-4.5

压力特性偏差(Mpa)△P2P

GB12246-1989

流量特性偏差(Mpa)P2G

GB12246-1989

zui小压差(Mpa)

0.15

0.15

0.2

0.4

0.8

1.0

渗漏量

GB12245-1989

壳体试验不包括膜片、顶盖

活塞式蒸汽减压阀主要零件材料

零件名称

零件材料

阀体阀盖底盖

WCB

阀座阀盘

2Cr13

缸套

2Cr13/25(镀硬铬)

活塞

2Cr13/铜合金

活塞环

合金铸铁

导阀座导阀杆

2Cr13

膜片

1Cr18Ni9Ti

主阀弹簧

50CrVA

导阀主弹簧

50CrVA

调节弹簧

60Si2Mn

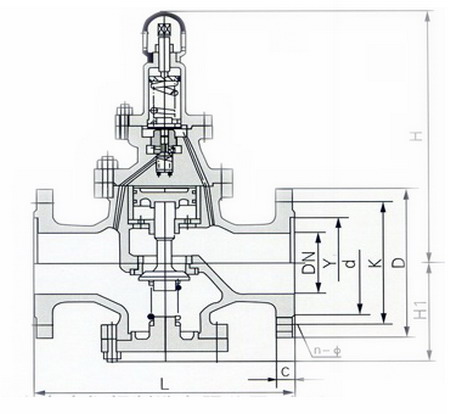

活塞式蒸汽减压阀外形尺寸(PN1.6-4.0)

??

公称通径
DN

外形尺寸

L

H

Hl

1.6/2.5MPa

4.0MPa

15

160

180

295

90

20

160

180

330

98

25

180

200

330

110

32

200

220

330

110

40

220

240

345

125

50

250

270

345

125

65

280

300

350

130

80

310

330

385

160

100

350

380

385

170

125

400

450

400

200

150

450

500

415

210

200

500

550

475

240

250

650

525

290

300

800

580

335

350

850

620

375

400

900

660

405

450

900

730

455

500

950

750

465

活塞式蒸汽减压阀外形尺寸(PN6.4-16.0)

公称通径
DN

外形尺寸

L

H

Hl

6.4MPa

10.0/16.0MPa

15

180

180

305

105

20

180

200

340

105

25

200

220

340

120

32

220

230

340

120

40

240

240

355

135

50

270

300

355

135

65

300

340

360

140

80

330

360

395

17

100

380

400

185

125

450

415

215

150

500

430

225

200

550

495

260

250

650

545

310

300

800

600

355

350

850

640

395

400

900

690

435

500

950



780

495

减压阀调压步骤

1、关闭减压阀前的闸阀,开启减压阀后的闸阀,制造下游低压环境

2、  将调节螺钉按逆时针旋转至zui上位置(相对zui低出口压力),然后关闭减压阀后闸阀

3、慢慢开启减压阀前的闸阀至全开;

4、顺时针慢慢旋转调节螺钉,将出口压力调至所需要的压力(以阀后表压为准);调整好后,将锁紧

   螺母锁紧打开减压阀后闸阀

5、如在调整时出口压力高于设定压力,须从*步开始重新调整,即只能从低压向高压调。

三精阀门公司订货须知:

、①活塞式蒸汽减压阀产品名称与型号②活塞式蒸汽减压阀口径③活塞式蒸汽减压阀是否带附件以便我们的为您正确选型④蒸汽减压阀活塞式蒸汽减压阀的使用压力⑤活塞式蒸汽减压阀的使用介质的温度。二、若已经由设计单位选定三精公司的活塞式蒸汽减压阀型号,请按活塞式蒸汽减压阀型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精公司专家为您审核把关。感谢您访问我们的三精阀门公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
