在数控加工工艺中,常见的刀具有哪些?

2016年03月01日 11:12中国机床商务网点击:6565

  【中国机床商务网 科技动态】刀具是机械制造中用于切削加工的工具,又称切削工具。绝大多数的刀具是机用的,但也有手用的。由于机械制造中使用的刀具基本上都用于切削金属材料,所以"刀具"一词一般就理解为金属切削刀具。

  刀具的选择是数控加工工艺中的重要内容之一,不仅影响机床的加工效率,而且直接影响零件的加工质量。数控刀具是提高加工效率的先决条件之一,它的选用取决于被加工零件的几何形状、材料状态、夹具和机床选用刀具的刚性。

  不同的刀具在数控加工工艺中用途也有所不同,那么数控加工工艺中常用的刀具有哪些呢?

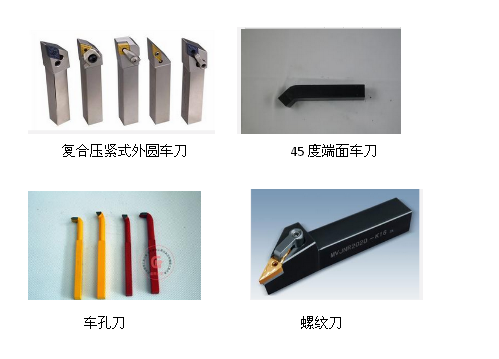

  1.车刀

  车刀是金属切削加工中应用最广的一种刀具。它可以在车床上加工外圆、端平面、螺纹、内孔,也可用于切槽和切断等。车刀在结构上可分为整体车刀、焊接装配式车刀和机械夹固刀片的车刀。机械夹固刀片的车刀又可分为机床车刀和可转位车刀。机械夹固车刀的切削性能稳定,工人不必磨刀,所以在现代生产中应用越来越多。


  2.孔加工刀具

  孔加工刀具一般可分为两大类:一类是从实体材料上加工出孔的刀具,常用的有麻花钻、中心钻和深孔钻等;另一类是对工件上已有孔进行再加工的刀具,常用的有扩孔钻、铰刀及镗刀等。例如,下图示标准高速钢麻花钻的结构。工作部分(刀体)的前端为切削部分,承担主要的切削工作,后端为导向部分,起引导钻头的作用,也是切削部分的后备部分。


  3.铣刀

  铣刀是一种应用广泛的多刃回转刀具,其种类很多。按用途分有:1)加工平面用的,如圆柱平面铣刀、端铣刀等;2)加工沟槽用的,如立铣刀、T形刀和角度铣刀等;3)加工成形表面用的,如凸半圆和凹半圆铣刀和加工其它复杂成形表面用的铣刀。铣削的生产率一般较高,加工表面粗糙度值较大。


  4.拉刀

  拉刀是一种加工精度和切削效率都比较高的多齿刀具,广泛应用于大批量生产中,可加工各种内、外表面。拉刀按所加工工件表面的不同,可分为各种内拉刀和外拉刀两类。使用拉刀加工时,除了要根据工件材料选择刀齿的前角、后角,根据工件加工表面的尺寸(如圆孔直径)确定拉刀尺寸外,还需要确定两个参数:(1)齿升角af[即前后两刀齿(或齿组)的半径或高度之差];(2)齿距p[即相邻两刀齿之间的轴向距离]。

  5.齿轮刀具

  齿轮刀具是用于加工齿轮齿形的刀具。按刀具的工作原理,齿轮分为成形齿轮刀具和展成齿轮刀具。常用的成形齿轮刀具有盘形齿轮铣刀和指形齿轮刀具等。常用的展成齿轮刀具有插齿刀、齿轮滚刀和剃齿刀等。选用齿轮滚刀和插齿刀时,应注意以下几点:(1)刀具基本参数(模数、齿形角、齿顶高系数等)应与被加工齿轮相同。(2)刀具精度等级应与被加工齿轮要求的精度等级相当。(3)刀具旋向应尽可能与被加工齿轮的旋向相同。滚切直齿轮时,一般用左旋齿刀。
(本文由中国机床商务网原创提供,转载请注明来源链接。)
