PMC程序下手编梯图 让您不再忧愁操作

2016年01月15日 15:10中国机床商务网作者:汤彩萍点击:2470

  程序清单

  启动FLADDER-Ⅲ并新建梯形图文件(如,Tang Caiping.LAD)后,显示PMC程序清单(Program List),包括了:


  Title:标题,一般在“Program Designed By”处填写本人姓名(英文或拼音);

  Systemparameter:系统参数,可暂时不填;

  Symbolcomment:助记符和注释,对信号地址(X、Y、G、F、R等)写助记符和注释;

  I/OModule:I/O模块,对输入输出(X、Y)地址按组(group)、座(base)、槽(slot)、模块名(modulename)进行分配;

  Message:信息,编辑报警和操作信息文本;

  Ladder:梯形图,一般分两级LEVEL1、LEVEL2;

  User Folder:用户文件夹。

  梯形图的制作

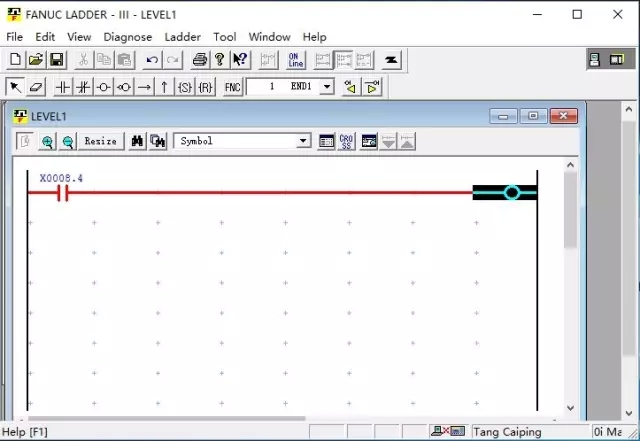

  1.点击“LEVEL1”;

  2.拖住相应的触点或线圈符号,往两根母线之间的空白处拉;


  3.输入地址,如X8.4,回车。在一句梯形图(ONENET)编辑完毕之前,显示红色;

  4.点击(Function)图标,选择“END1”(1级程序结束功能指令),拉到空白处。


  注释和助记符的编写

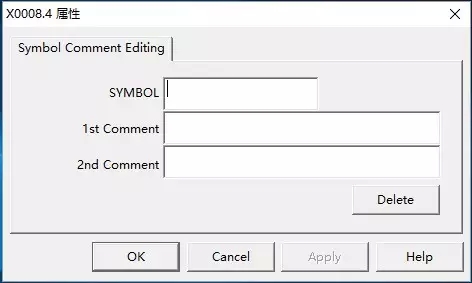

  梯形图编制时就可以随手给地址加助记符(Symbol)和注释(Comment),方便阅读,只需选中被写地址,击右键,选择属性(Property),即出现下面的画面:


  在SYMBOL和1st Comment中写入便于理解和记忆的英文或汉字。(SYMBOL只能写英文字母)

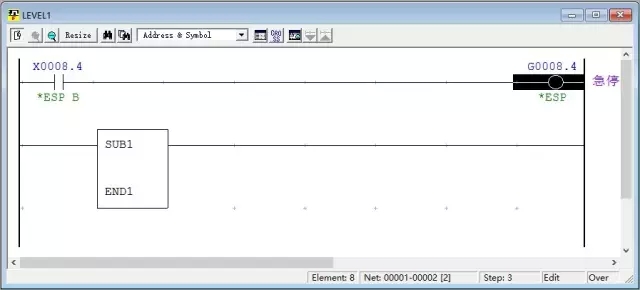

  1级程序很短,下图显示的是最短的LEVEL1梯形图。


  注意:为了使地址和助记符都能显示出来,选择“Address&Symbol”。

  右键菜单的使用

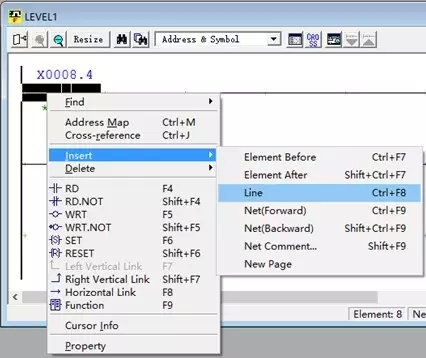

  选中被写地址,击右键,出现很多选择,如搜索(Find)、插入一行(InsertLine)、属性(Property)等。


  PMC程序输出至存储卡


  PMC程序在FLADDER-Ⅲ平台上编制完成后需通过存储卡导入至CNC调试。

  1.保存PMC程序


  点击(Save)图标。


  2.编译PMC程序

  通过编译,可以检查PMC程序是否有语法错误。点击主菜单Tool(工具),选择Compile(编译),点击Exec(执行)。

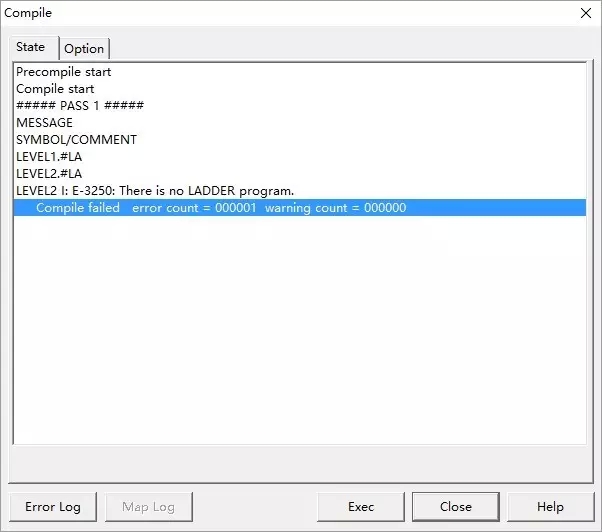

  编译的结果有两个:completed(成功)和failed(失败),下图的编译结果就是失败,原因是“LEVEL2I:E-3250:Thereisno LADDE Rprogram”(2级程序里出错,错误代号为3250,错误内容为2级程序里无梯形图)。


  3.输出PMC程序

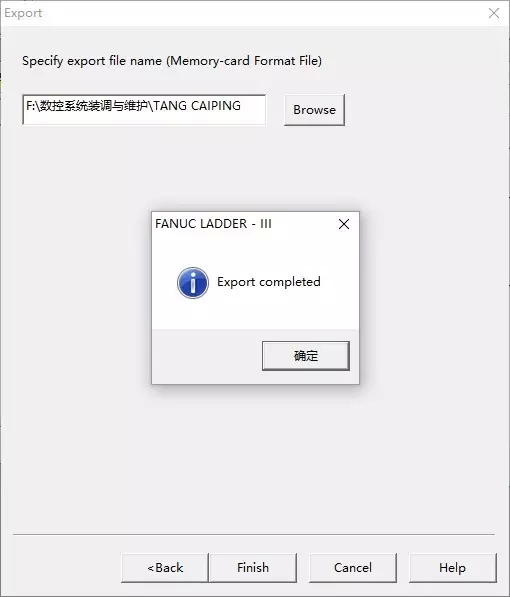

  编译完成后,可以输出PMC程序。点击主菜单File(文件),选择Export(输出),选择输出文件类型“Memory-cardFormat File(存储卡格式文件)”,点击Next,指定输出文件名和路径,点击Finish,提示输出完成(Exportcompleted)。


  注意:编译不通过或未编译都无法输出(出现提示“Invalid memory card file”)。

  4.再次保存卡格式的PMC程序


  再次点击图标,保存存储卡格式的PMC程序。




  PMC程序保存至电脑

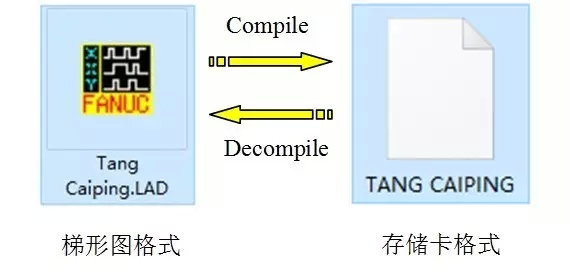

  在CNC上调试完毕的PMC程序需保存到电脑上备份或继续编制新的功能,此时须将存储卡格式的PMC程序转换成梯形图格式的PMC程序。这就是反编译(Decompile)的过程。

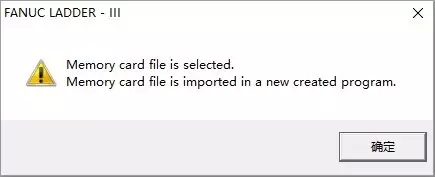

  1.双击卡格式的文件,提示以新建程序输入(imported in a new created program)存储卡文件。


  2.选择文件路径,输入文件名,选择PMC类型,点击“OK”。提示输入完成(Import completed),反编译开始(De Compile start),直到提示“DeCompilecom pleted”,新的梯形图就出现在屏幕上了。




(来源:淘智造英语空间TIMES)
