锑玛工具强力钻:可实现稳定高效的切削

2015年12月18日 10:54中国机床商务网点击:6776

  【中国机床商务网 新品出炉】随着交通、开采工业的遍地开花,凿岩工业也得到快速发展。凿岩设备和钎具的用量逐年上升。以前多采用进口凿岩机和钎具,在最近几年也逐渐被国产化。钎具在凿岩过程中要承受剧烈的振动、冲击和恶劣环境的腐蚀等状况,损耗非常大,其中钎头更是首当其冲,称为凿岩的牙齿。球齿钎头,比片状镶块钎头(一字型、十字型)适用性强,凿岩速度和寿命高,凿出的孔型较圆。而加工球齿钎头的硬质合金头的安装孔一直是一道难题,锑玛工具研发的强力钻可实现稳定而高效的切削。

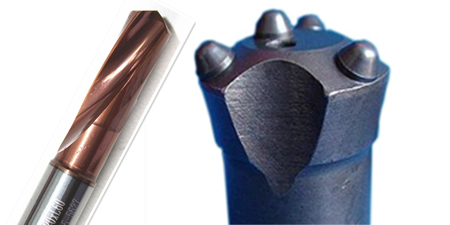

图一 球齿钎头

  强力钻有三大要求:首先是直径公差范围小,一致性要求极高,孔径误差要控制在0.004。这是因为球齿钎具的硬质合金头是标准化产品,直径公差达到h4级,而且其安装采用热装方式,对孔径的一致性要求自然就高,这样才能确保硬质合金头牢固地镶入钎体;其次,安装孔的表面质量要求高(Ra0.8-1.6),同时,孔壁表面不得有划痕和毛刺;其三,钎头的基体为淬火钢,硬度值一般在Hrc42左右,切削这么高硬度的材料的同时还必须要保证高寿命(2000孔以上),还必须要保证孔的圆柱度≤0.004。

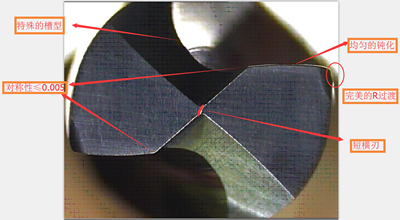

图二 锑玛强力钻特点



图三 强力钻

  一般来说,大家对强力钻的印象主要是大芯厚、大偏距,小螺旋角,钻头显得粗壮而结实。强力钻的名字估计就由此而来吧。其实要做好强力钻,还是有不少讲究,真可谓粗中有细。首先,钎头的基体在车削之后会去做热处理和喷砂处理,所以表面不是非常平整,有些孔还是在圆弧面上面加工的,所以强力钻要有非常好的定心功能——横刃短,内刃对称性好。其次,刀尖R的处理要合理。钎头孔底部一般要求R过渡,这就要求强力钻的刀尖必须为R型。所以R与外径的相切一定要好,不得产生轻微的台阶,同时R型的刀尖会大幅提高钻头在切削过程中的阻力,所以此处的前后角必须要兼顾强度和锋利性的平衡。另外,钎头基体为淬火钢,刀具寿命要求又比较高,切削刃的钝化必须要严格把关。最后,制作强力钻的硬质合金的材料一定得是选用超细晶粒的棒材

  应用案例分享:

  工件:淬火钢钎头D9.05孔

  机床:5轴CNC

  转速:S1580r/min

  进给:F190mm/min

  冷却方式:外冷

  夹持形式:液压刀柄

  寿命:4000孔×7mm

  失效形式:正常磨损
(来源:中国刀具商务网)
