i50能适应大批量生产 为客户提供更高附加值

2014年11月28日 09:33中国机床商务网点击:5576

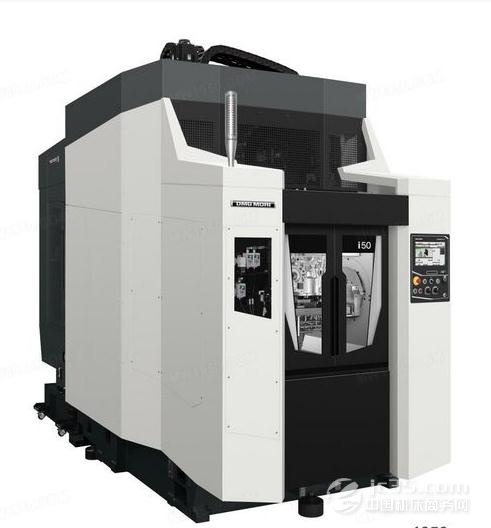

  【中国机床商务网 新品出炉】DMGMORI的i50是设计用于大批量生产应用的40刀柄的高速卧式加工中心,最适合汽车发动机缸体和缸盖生产。专为这些工件生产而优化设计的机床结构使i50既能提供高速加工且占地极少,因此它能提供更高的单位面积生产力。该机具有一系列优点,例如两个版本的工作台,能高度灵活地适应大批量生产需要,i50为客户提供更高附加值。

  专注于缸盖和缸体工件加工且不选用APC,i50机床极为紧凑,该机宽度只有1,680mm。由于该机宽度小,多台i50机床能沿直线排列,两台机床间间隔2,090mm并配桥式装件机(工件送件机),因此用户能在较小面积上进行大批量生产。此外,机床正面高度降低到最低程度,使桥式装件机可安装在较低位置处。这就是说,缩短了装件机的垂直行程和工件传送时间及节拍时间。

  i50采用主轴沿三个直线轴(X/Y/Z)运动结构且Z轴采用轻质材料制造,允许高速加工。所有轴的快移速度都达到62m/min,是同级别机床中最快,X轴和Y轴最大加速度达0.7G。由于Z轴频繁进行钻孔或攻丝加工,它的最高加速度达到1.0G。运动件重量轻允许加速度大,显着缩短加工时间。主轴还拥有卓越加速性能,从静止到最高转速(12,000min-1)的加速时间仅1.0秒。A轴选用DD(直驱)电机驱动,它能提供极高分度运动速度,90度分度时间仅2.5秒(包括夹紧/松开时间)。


  重量轻和刚性高的机床结构的实现是由于进行了有限元分析。加厚但重量轻的床身有一个倾斜结构能完全承受Z轴方向切削力。这样确保该机在主轴沿三个方向运动时的刚性充分。即使是缸体镗孔这种大负荷加工也能完全满足要求。高刚性床身允许机床用3点支撑稳定地安装,还允许调整机床水平和显着缩短安装时间。而且,该机还不受时效变化的影响。

  我们提供两种工作台,它们能提高客户生产力:A轴版和B轴版(选配)。A轴版配内置DDM(直驱电机),它能最大限度降低振动,由于它没有反向间隙,因此能确保高效率加工。A轴版的工作台尺寸为640mmx500mm和工作台承重达250kg。该机床能加工最大宽度达640mm和最大回转直径达φ620mm的工件。B轴版的工作台尺寸为500mmx500mm和工作台承重达400kg。该机床能加工最大高度达700mm和最大回转直径达φ700mm的工件。我们也提供AB轴工作台版的设计。

  该机大坡度内盖和中心排屑槽的机床结构提供了优异的排屑性能。由于使用固定工作台,滚珠丝杠和直线导轨可在主轴端,而不是加工区下方,这样就降低了切屑造成机械故障的可能。这种结构避免了加工区内切屑堆积,最大限度避免机床停机。

  我们提供高效工件运送系统,例如手动运件的滚柱传送带和自动运件的桥式装件机。客户可根据生产需求选择理想的配置。对于桥式装件机配置,我们缩短了装件机的垂直行程成功缩短了装件节拍时间并将打开/关闭闸门的时间缩短到不超过2秒。

  节拍时间的缩短,以及该机占地面少特点,为用户创造了建设高生产力加工生产线的条件。

  采用最新和高能效NC数控系统和LED照明灯保护环境和降低运营成本。此外,伺服电机和冷却液泵在机床待机时停止供电,节约用电。

  亮点

  ·缸盖和缸体加工的最佳选择

  ·无刀库的紧凑型卧式加工中心

  ·主轴沿X、Y和Z轴运动,且Z轴运动件重量小,缩短加工时间

  ·机床高度低,装件行程短,最大限度缩短装件机节拍

  ·倾斜内盖设计,避免切屑堆积

  ·多种选配工作台(A,B和AB轴)

  ·隐身设计,卓越结构,强劲功能
(来源:金属加工在线)
