CanworldCDE500系列变频器在数控机床上的应用

2014年11月24日 11:24中国机床商务网点击:5511

  【中国机床商务网 科技动态】数控机床是综合应用集机械、电气、液压、气动、微电子和信息等多项技术为一体的机电一体化产品,在机械制造设备中具有灵活、通用、高精度、高效率的“柔性”自动化生产设备。

  数控机床将加工过程所需各种操作和步骤以及工件的形状尺寸,用数字化代码,通过控制介质送入数控装置,数控装置对输入的信息进行处理与运算,指令控制机床系统与驱动元件,自动加工出所需要的工件。本文主要介绍CanworldCDE500矢量变频器在数控机床上独特的性能和优越的性价比,以及在数控机床上的成功应用。

  CanworldCDE500变频器在数控机床应用介绍

  CanworldCDE500系列变频器采用先进的无速度矢量控制技术,电机在低速时转矩大,运行频率在0.5Hz时具有150%的转矩输出,且速度精度高,功能齐全,能够自动侦测电机动态运转的参数并做出相应调整,以保证电机运转在最高效率状态,因此,无速度矢量变频器可以代替交流伺服系统,是机床行业最佳的选择。对客户来说由于变频器的高性价比,所以变频器在车床上使用非常普遍。


  CanworldCDE500变频器图片

  1)控制方式为无速度矢量控制,在低速转矩上满足机床主轴的需求,0.5HZ时起动转矩能够达到150%以上;

  2)载波频率范围0~12KHz,确保电机高静音运行;

  3)调速范围宽,适应不同的工艺要求(0.00HZ-300HZ);

  4)提供标准的0~10V或-10V-+10V模拟量接口,能够与大多数数控系统接口兼容,通用性强;

  5)CNC数控机床控制系统图

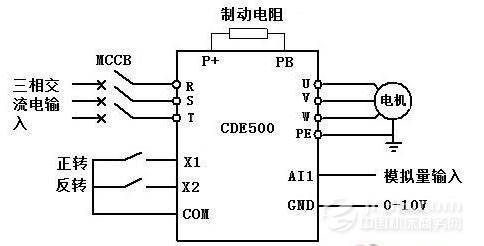

  6)CNC数控机床电气原理图

  变频器AI1/GND端子提供与数控系统速度模拟量,AI1接数控系统模拟量接口正信号,GND接负信号,变频器运行参数如下:


  CanworldCDE500变频器在数控机床应用的优点

  CanworldCDE500变频器能完全能够满足机床主轴控制的要求,低转速运行输出转矩平稳,能满足不同零件的加工需要,结构简单、紧凑、可以实现真正的无级调速。此主轴的转速由外部模拟量信号来控制输出频率,在不同的加工工艺(如;粗加工、精加工等)需要不同的转速,此时可由数控系统输出不同的模拟量电压信号给变频器,实现不同的转速,同时启停信号也由数控系统控制,提高了自动化程度、延长了刀具的使用寿命,改变了以往依赖进口产品的局面,大大地降低了企业运营成本,给企业带来良好的经济效益。
(来源:慧聪变频器网)
