工博会产品预览——萨瓦尼尼激光切割机

2014年10月25日 16:16中国机床商务网点击:4277

  【中国机床商务网 展会快报】作为世界钣金行业的杰出代表,萨瓦尼尼公司所倡导的光纤激光切割技术已经渐渐引领于市场,光纤激光切割机已经出现在世界二十多个国家,并得到广泛应用。同时,萨瓦尼尼加大研发投入,秉承精益求精的原则,不断升级产品,让萨瓦尼尼的激光切割机可以更高效节能地服务于客户。

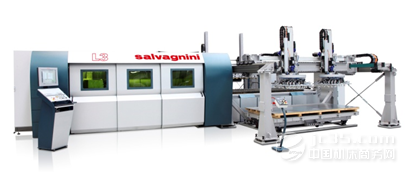

  2010年,萨瓦尼尼推出了最新型的高动态光纤激光切割机L3。此款激光切割机专门为光纤激光切割所设计制造,独有的激光发生源,具有低耗能的优点,同时减少了机器对环境的影响。L3光纤激光切割机无论从构造、发生器、激光切割头以及软件系统,都一如既往地追求完美,都将为客户带来高速、精确、稳定和完美的切割表现。


  构架:萨瓦尼尼飞行机构

  从机床构造理论出发,L3光纤激光切割机沿用了萨瓦尼尼光纤激光切割机的飞行机构。承载光束传输非常稳定,并允许快速、准确的定位和加工工件。由于减小了激光发生器和冷水机的体积,机床布局更紧凑。取消了外光路,专为光纤激光所设计的机器,突破了设计的限制,使Y轴的移动更简便轻巧,同时加速度达到2.5g。

  发生器:创新技术的光纤发生器

  萨瓦尼尼集合以往在钣金加工及切割上的经验,创新地推出了光纤的发生器,从而达到了经济高效的优势。采用光纤发生器,在诸多方面都得到了改进:

  ⑴降低能耗成本。由于使用了光纤发生器,工作时能耗降低了70%,待机时能耗减少85%以上。

  ⑵减少维护成本。由于激光源的高效率,取消了激光气体,降低了运行和维护成本。同时,采用了光源反射控制系统,保证了设备的稳定和安全。

  ⑶激光束密度极高,确保较高的切割和穿孔速度。

  ⑷由于特殊的波长,允许切割诸如铝、黄铜和紫铜等高反射材料,切割的范围更广。同时较小的光斑和对功率的精确控制保证更高的切割精度。

  ⑸取消了激光光源预热时间,开机即可直接运行,提高了生产效率。

  激光切割头:新技术的核心

  萨瓦尼尼对激光切割头进行了进一步的优化,让光纤可以动态传输激光。优化设计并采用了直线电机,使Z轴上的移动更精确,并减少了惯性的影响,定位更精准、快速。同时,激光切割头使用单一聚焦透镜,安装于可插入式的透镜盒内,可以高质量地完成不同厚度、不同材料的激光加工,从而高速的完成切割。


  软件:拥有EtherCAT高速交换的SIX专利控制系统

  Ethercat高速交换系统的革新使萨瓦尼尼SIX控制系统更加优化,保证了高动态与高速切割的完美表现。SIX数控系统控制移动方向、光源的聚焦与参数和辅助气体,保证切割的准确性。

  为了保证L3完美的切割,配置了萨瓦尼尼创新的专有技术TRADJUST,在切割过程中其和CAMLaser要求的数据完美结合,自动生成动态的、优化的机床轴运动轨迹和最佳功率值。

  萨瓦尼尼L3光纤激光切割机同其他柔性系统一样,可以采用各种板料装卸配置,并且很容易和FMS系统或AJS系统实现集成。在柔性线上的优势让萨瓦尼尼的机器都可以连接成线,降低了人为干预,减少了加工时间,提高了生产率和加工质量。萨瓦尼尼中国有限公司将以更好的服务为广大新老用户。

  1977年第一台萨瓦尼尼的P4多边折弯中心诞生。在此之前,板料成型是通过专用生产线或手动的压力折弯机来完成。随着萨瓦尼尼多边折弯中心的到来,板料成型第一次走进了完全自动化的时代。

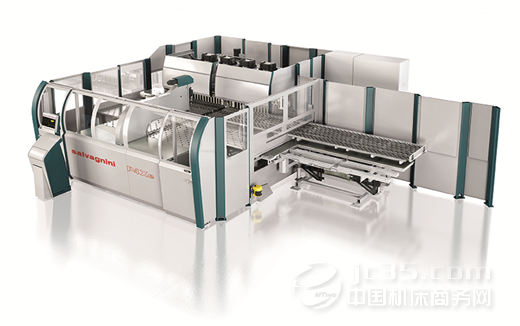

  历经数十年的发展,萨瓦尼尼P4Xe多边折弯中心通过不断升级的制造工艺,已成为一台精益,全自动和柔性的生产设备。

  P4Xe多边折弯中心配备萨瓦尼尼专利的折弯技术(ABT技术),这项专利技术从本质上来说是将一组元件,公式,运算法则和装置集成于多边折弯中心里,它赋予了机床可靠的性能和一致的精度,提高了机床的生产效率,同时一幅通用的万能折弯模具,可以完成所有的折弯。如今的P4Xe多边折弯中心具有更完美的表现和更环保的性能。新型的P4Xe让能耗降的更低,从而减少了对环境的影响。其中,电能的消耗减少到只有之前的75%(例如P4Xe-2116的能耗不超过11千瓦),同时电子传动器的应用让上料,夹料,定位等动作不需要任何能耗。

  P4Xe的优点:无浪费,更环保,真正的实现精益化生产

  成套生产

  不论是标准的单机P4多边折弯中心还是和S4冲剪复合中心连线的柔性线,由于配置通用的折弯模具、满足了上压料器的零秒调整和允许无人化操作这些条件,保证了成套生产模式的实现。

  无需调整配置


  ABA上压料器能够自动地瞬时调整。折弯刀是通用的,不同的折弯只需要上压料器自动地调整到所需尺寸并夹住板料。

  热补偿

  机床的热敏元件配有温度传感器和补偿控制器,保证P4Xe的工作性能不受外部条件的变化影响而始终一致。

  切口定位

  用板料的切口进行定位,保证成品工件的尺寸始终是正确的,任何尺寸偏差都体现在第一个折弯边上。

  滚动方式

  在P4Xe上,折弯刀按照数学模型管理产生复合运动,在板料上以点接触方式进行折弯。消除了折弯刀和板料的摩擦,改善了产品质量,同时降低了刀具磨损。

  完美的物流配置:

  萨瓦尼尼提供极其柔性的系统,适合所有的生产需求,并能显著降低生产和运行成本,同时适应制造业的最新趋势和满足最具竞争力的生产战略。萨瓦尼尼提供多种板料输送装置的方案,确保了P4Xe多边折弯中心的无人化操作,同时FMS和AJS柔性生产线系统的配置变得更加简单。不同的上下料方式使生产流程最优化,在保证产品质量的同时,消除了辅助操作工作以及相应产生的运行成本,快速、安全地完成投资回报。

  萨瓦尼尼的多边折弯中心有8种不同型号,折弯长度从2.1米到3.8米,折弯高度从165毫米到350毫米不等,它们一起几乎涵盖了所有产品的生产需求。
(来源:中国国际工业博览会)
