华菱PCBN刀片发力齿轮行业替代进口CBN刀具

2014年08月25日 16:28中国机床商务网作者:杨帅点击:5555

  【中国机床商务网 新品出炉】目前,华菱PCBN刀片齿轮行业已经涵盖从断续加工到连续加工等所有加工方式中,随着产品牌号的增加和改进,逐渐在齿轮硬加工领域引领国产CBN刀具打破国外超硬刀具垄断局面。

  华菱针对齿轮硬车加工的完整解决方案如下

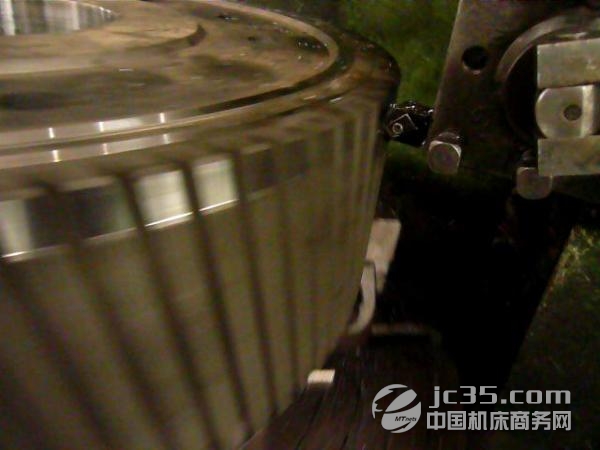

  1,连续切削:以车代磨加工齿轮内孔和齿轮轴,切削状态:连续切削,干切。如下图:


  连续切削用刀具牌号:BN-H10牌号PCBN硬车刀片,特点:适合高速连续切削,耐磨损性和耐崩损性均衡,可获得Ra0.4内的切削粗糙度。刃口焊接式CBN刀片,刀片如下图:


  连续切削用刀具牌号:BN-H11牌号PCBN硬车刀片,特点:更多数量的CBN刃口,使用成本更经济,BN-H11镶嵌式CBN刀片如图:


  切削参数:线速度Vc=120-230m/min;fn=0.06-0.25mm/r;吃刀量ap=0.15mm;干切。

  2,断续切削:齿轮端面有群孔或者有齿轮内孔部位存在过油孔时,热后精车会存在“断续加工”,需要刀具抗断裂韧性和抗崩损性能优异,此种情况一般选择BN-H20和BN-H21牌号。


  断续切削用刀具牌号BN-H20牌:中等断续切削用PCBN刀片,经济切削线速度Vc=100-180m/min,fn=0.07-0.15mm/r,镶嵌式结构(同BN-H11,如上图)。


  断续切削用刀具牌号BN-H21:强断续切削刀片,焊刃复合式结构(结构同BN-H10);抗冲击韧性较好,适合断续切削HRC55以上淬火钢件。

  3,热后大余量切削或粗加工:


  大余量粗加工或强断续加工硬钢的BN-S20牌号整体PCBN刀片:华菱独家非金属粘合剂CBN刀具配方,可粗加工和断续加工淬火件。单边背吃刀量ap可达7.5mm,用于修复模具,以车代粗磨从单边背吃刀量方面提高加工效率。经济切削线速度Vc=90--150m/min,Fn=0.1-0.45mm/r.刀片如图:


  备注:经济切削线速度,是目前采用国产硬车机床实测最经济的切削速度范围,具体可根据机床刚性和加工节拍要求调整,随着高刚性硬车机床的发展和普及,具体切削速度可适当提高。


  华菱超硬PCBN硬车刀片常用领域:

  1,齿轮和齿轮轴淬火后以车代磨,常用型号:

  BN-H10CNGA120408,CNGA120404,BN-H20WNGA080408,BN-H20WNGA080404,BN-H10VNGA160404,BN-H20VNGA160408,BN-H20DNGA150408,等等

  2,淬火钢轧辊精车领域:RNGN120400BN-S20;SNGN120408BN-S20,SNGN120412BN-S20;CNGN120408BN-S20.

  3,轴承行业以车代磨:SNGN120712BN-S20,RNGN090300BN-S200等。

  4,模具行业和其他硬面加工领域。

  5,铸铁零件的高速高效切削。

  华菱硬车刀具品牌简介:

  1,CBN刀具行业唯一国产化品牌。

  2,硬材料加工行业用户中最知名的刀具品牌

  3,“量体裁衣”式服务。

  4,致力于高硬度切削和高速切削领域完整的刀具产品及方案设计。

  5,专业、高效。

  PCBN硬车刀片相关知识简介:

  PCBN刀具(立方氮化硼刀具)的硬度一般为HV3000~5000,精HV硬度换算HRC相当于HRC95-100,对于HRC50以上高硬度淬火工件高速加工降低成本来讲最为经济划算。目前,PCBN刀具经黑色金属加工领域,是耐磨性最高的刀具材料,经过论证,PCBN刀片(立方氮化硼刀片)的寿命一般是硬质合金刀片和陶瓷刀片的几倍到几十倍,而且随着研究的进步,PCBN刀具(立方氮化硼刀具)适应各种高硬度复杂材料的加工,华菱HLCBN新研制的PCBN刀具牌号BN-K10,可以加工HRC70以上硬度的碳化钨,在国内尚属首例;但同时,PCBN刀具相对于硬质合金材料刀片,其脆性大是不争的事实,针对立方氮化硼刀片硬而脆的弱点,华菱超硬HLCBN曾推出的适合断续切削和重载粗加工立方氮化硼刀片牌号BN-S20和BN-K1,以华菱超硬BN-S20牌号为例,它不仅可以断续切削淬硬钢,也可以大余量切除工件的淬硬层,但前提是并没有牺牲刀具的耐磨性,这是与市场上的PCBN刀具最大的不同,“耐磨性与抗冲击性的完美平衡”是HLCBN品牌屹立于世界超硬刀具行业的原因之一,在国内外刀具学术界享有很高声誉的同时,华菱超硬HLCBN提出“量体裁衣”式服务理念,也在业内受到一致好评。

        作者:郑州华菱超硬材料有限公司市场部董事 技术总监杨帅

(本文由中国机床商务网原创提供,转载请注明来源链接。)
