德国WaldrichSiegen:铣削加工新突破

2014年08月17日 09:03中国机床商务网点击:5854

  【中国机床商务网 国际新闻】德国WaldrichSiegen机床有限公司是世界知名的大型高精密龙门铣床制造商。如今,WaldrichSiegen龙门铣床已是生产工厂的核心,无论是加工多么复杂、精度多高的工件。椿本佳宝来公司的伸缩罩被集成到WaldrichSiegen机器中,以可靠地保护电缆和导轨。

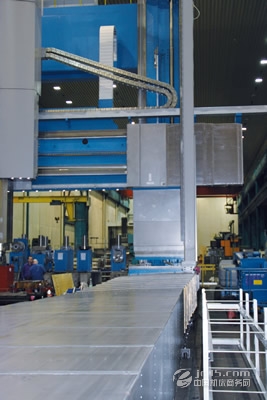

  图解:在ProfiMill8500/120-G上,水平和垂直导轨及横梁都配备了椿本佳宝来公司的伸缩罩

  WaldrichSiegen公司的产品包括用于磨削、磨纹和车削领域的龙门铣床及大型机床。其先进技术备受世界各地推崇。该公司生产的大型机床已用于中国众多市场领导者,如东方。“WaldrichSiegen和东方电气股份有限公司及其子公司东方电气(广州)重型机器有限公司之间已建立了多年的合作关系,”WaldrichSiegen公司铣床部产品经理RalfTschersche称。这家位于四川的中国公司——东方电气已在最近几年购买了三台卧式车床。2012年,他们又订购了一台龙门铣床:东方电气决定为其广州工厂购置最新的ProfiMill8500/120-G铣床。它将用于生产各种不同的电厂部件。


  图解:椿本佳宝来公司S/SX1800系列近10米的钢制拖链可在rofiMill8500/120-G铣床中保护电气及液压电缆

  这是WaldrichSiegen公司接到的有史以来最大的一笔ProfiMill系列龙门铣床订单:两个立柱之间的间距为8.5米,净空高度为7.5米。该系统的核心——铣削和钻削的Z轴行程长度达3.5米,刀具的切削功率达120千瓦。“大型龙门铣床的过人优势是其占地空间小,”RalfTschersche解释到。ProfiMill系统的主/从伺服驱动结合了现代化控制理念,确保了所有的轴同步运行,同时静压蜗杆传动还能提供高水平刚性。

  所有机械及部件规格更大

  东方电气订购的大型龙门铣床从一开始就要求定制解决方案,其组件也是。WaldrichSiegen联系了密切合作数十年的解决方案供应商——椿本佳宝来公司。ProfiMill的水平和垂直导轨及横梁都配备了椿本佳宝来公司的伸缩罩(详见“技术数据”表)。长达23米的行程长度和高达20米/分钟的行驶速度均需考虑在内。导轨通过串联罩保护:该型号有两个耦合罩,每个有16格,这样尺寸更小,即使是行程较长。最高的行驶速度发生在横梁上。为了避免由此产生的振动和接触噪音,伸缩罩配有特殊的缓冲器。结合特殊的缓冲器为移动的物体创造了软阻尼。


  图解:由于最高行驶速度发生在横梁上,所以伸缩罩都配备了特殊的缓冲减震器

  “佳宝来为客户开发并生产其指定的导轨防护和输送系统,”椿本佳宝来公司德国/瑞士/奥地利销售主管PeterMarzinek解释到。“世界各地众多设备制造商已对椿本佳宝来公司的伸缩罩提出需求。我们能提供各种型号的伸缩罩,每款都是独一无二的。”无论是导轨、测量设备、驱动元件还是机器上其他敏感部件都必须受到保护,椿本佳宝来均有合适的个性化解决方案。该系统还拥有说服力的可靠性,更长的使用寿命和创新的技术。

  针对特殊要求的定制系统

  除了规格较大之外,WaldrichSiegen还有另一个特殊要求:导轨罩需防止油和冷却液泄漏,即不能漏水。“渗透的冷却液会与静压油混合,从而影响机器的功能,”PeterMarzinek解释到。“油会因此发生改变,并造成巨大的成本损失。漏油也会对环境造成危害,如果渗入到地底下的话。“如果采用水平罩,安装在格子之间的热粘合波纹管能防止冷却液渗透。垂直罩的特殊滑面,格子间的密封带和罩内的偏转板都能防止漏油。可更换叶片的雨刮系统还能保持每个罩盖干净。


  图解:导轨罩可防止漏油及冷却液进入

  除了伸缩罩外,东方电气的ProfiMill还配备了椿本佳宝来公司架空长度达7.5米的拖链。WaldrichSiegen选用了S/SX1800系列钢制拖链。这些强韧坚固的拖链能承受较重的机械负荷及恶劣的环境条件,在加大负荷的情况下还能承载较大的架空长度。这些成熟的拖链还配备了极其稳定的链条链板,并结合了多冲程系统和专用螺栓设计。这款大型ProfiMill8500/120-G还含有一条近10米长的拖链以保护电气及液压电缆。
(来源:中国刀具商务网)
