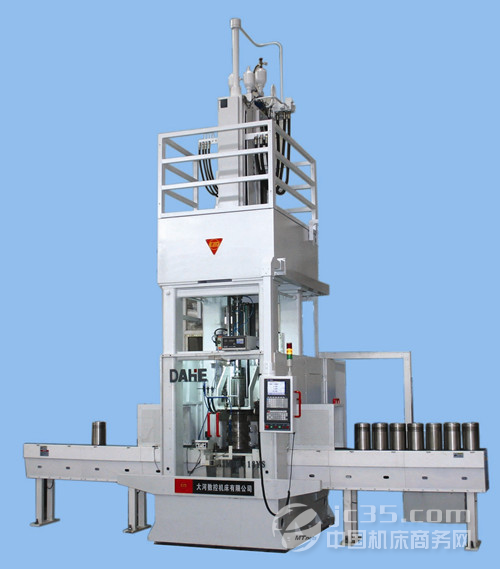

大河数控推出2MK2218YS高档数控珩磨机

2013年06月07日 11:40中国机床商务网点击:5025

  JC35导读:2MK2218YS高档数控珩磨机是宁夏银川大河数控机床有限公司按照国家第二批“高档数控机床与基础制造装备”科技重大专项的专项研制的机床。是宁夏银川大河数控机床有限公司,兰州理工大学、北京机械工业自动化研究所、扬州五亭桥缸套有限公司进行产、学、研、用联合攻关的科技重大专项研究成果。


  2MK22118YS高档数控珩磨机主要技术和性能参数指标如下:

  (1)珩磨机床加工孔直径范围Ф50~Ф180mm;

  (2)主轴最大往复行程800mm;

  (3)珩磨头液压多级双进给压力调节范围:0.2-4mp;

  (4)主轴转速无级可调;

  (5)主轴往复速度3~30m/min;

  (6)主轴往复换向加速度≥2.5g;

  (7)珩磨加工精度:圆柱度≤0.008mm、圆度≤0.002mm;

  2MK2218YS数控珩磨机床的主要特点:

  (1)成功研制一种全新的珩磨机床主轴往复随动数字控制装置,产品运动模式原始创新,核心技术和关键元件自主研发,并申报国际PCT专利2项、发明专利4项、获得实用新型专利6项。大大提高了珩磨机床工作的可靠性和维护保养的方便性,降低了系统的制造成本。

  (2)针对2MK2218YS高档数控珩磨机床的控制策略和工艺要求,与广州数控技术有限公司共同开发出了“银川大河数控珩磨机床专用数控系统GSK980HA”及人机界面新模式。

  (3)为满足高档数控珩磨机主轴往复换向加速度的要求,创新性的开发研制了一种珩磨机专用机液伺服阀,实现了珩磨机主轴往复3~30m/min的稳定运行,换向加速度达到2.5g。

  (4)完成了电液比例控制珩磨机床双进给专用阀组的开发,从而实现珩磨机床粗、精进给数字化控制,对珩磨机床珩磨头粗、精加工的进给压力按珩磨加工工艺参数的给定量进行实时、多级精准调控。

  (5)实现了主轴往复、主轴旋转、工作台移动或旋转、珩磨油石粗涨压力控制、珩磨油石精涨压力控制等5个轴的数控控制;可实现发动机缸体和缸套内孔任意夹角网纹的加工。

  2MK2218YS高档数控珩磨机的液压元件、机液伺服驱动装置、电液比例控制珩磨机床双进给专用阀组及液压系统、测量系统、数控系统、均实现了国产化,其整机的稳定性、可靠性等综合性能指标均达到了国内发动机汽缸套、汽缸体珩磨加工质量要求,是替代进口珩磨机床的国产关键设备。该机床的主要亮点:

  (1)采用一种全新的珩磨机床主轴往复随动数字控制装置,大大提高了珩磨机床液压系统工作的可靠性和维护保养的方便性,降低了系统的制造成本。主轴往复速度3~30m/min;主轴往复换向加速度≥2.5g

  (2)采用了数控珩磨机专用数控系统,可实现主轴往复、主轴旋转、工作台移动或旋转、珩磨油石粗涨压力控制、珩磨油石精涨压力控制等5个轴的数控控制,具有人性化的人机界面,操作、使用、维护方便。

  (3)具有被珩磨工件的自动短行程修磨功能,提高了加工精度和磨削效率。

  (4)珩磨头双进给系统实现了电液比例控制和微小进给力的调控。其进给控制的动态响应与控制范围得到了明显改善。

  (5)本机床可根据工件实际情况实现多种珩磨工艺的设定和组合加工。

(本文由中国机床商务网原创提供,转载请注明来源链接。)
