领邦研发纺机轴承快速分选设备

2012年10月31日 10:50:09来源:北京领邦仪器点击:5849

  jc35导读:近日,纺织机械轴承快速分选设备系统由北京领邦仪器研发成功,该系统能自动测量纺机轴承的心轴及外壳,且快速分选合格品和剔除残次品,填补了行业空白。作为国家级高新技术企业,这是领邦仪器首次将研发范围扩展至纺织机械行业,是其在民品市场上的新突破。

  外壳测量分选设备外观

  心轴测量分选设备外观

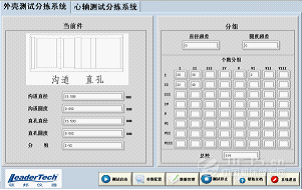

  软件界面

  领邦设备由外壳测量分选设备及心轴测量分选设备两部分组成,运用非接触式光学测量方式,快速检测上罗拉轴承的外壳和心轴,并自动分选。设备检测效率高,对被测产品不会造成划伤等损耗,过保以及维修成本极低。

  系统方案根据外壳和心轴尺寸的差异,将上罗拉轴承的测试分解在两个子设备上实现。外壳部分主要运用了三点测径法原理,实现内径尺寸和形位公差的测试;心轴部分主要应用了阴影投射原理,来实现尺寸和形位公差的测试。

  外壳测量原理

心轴测量原理

  根据领邦仪器的设备方案,其检测过程实现自动上下料,效率可达到心轴4.4秒/个,外壳2.3秒/个;具体尺寸测量项目有心轴、外壳滚珠沟道、直孔位置直径、圆度;尺寸测量重复精度达到1微米;能根据心轴、外壳直径、圆度测量尺寸等数据,自动剔除残次品,并对合格品进行分组;配有校准程序,可根据标准件校准设备;可以进行数据存储、查询、打印等功能。

(来源:北京领邦仪器)
