日本安田(Yasda)公司的YMC430-II精密加工中心

2012年09月28日 16:41中国机床商务网点击:16561

  jc35导读:现代工业建设制造对零件的精密度要求越来越高。相应的机床设备也随着升级技术。日本安田(Yasda)公司的YMC430-II精密加工中心是一款用于加工细微小的高精度零件的精密加工中心,能够满足多种制作要求。

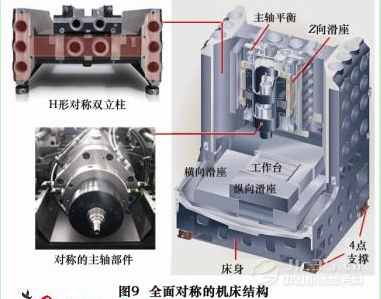

  该精密加工中心主要用于加工细微小的高精度零件,在结构设计上特别注意提高刚度和减小热变形的影响。横截面呈H形的、左右前后都对称的整体双立柱保证了机床的高刚度,加上结构对称的主轴部件,显著减小热变形所引起的刀具中心点相对工作台的偏移量,如图所示。


  由于立柱的鲁棒结构和内部冷却,重量较大,机床床身采用4点支撑,以保证机床的稳定性。

  直线电动机驱动

  YMC430-Ⅱ的X、Y、Z直线移动轴和B、C回转轴皆采用直接电驱动,简化了机械结构,彻底避免了反向运动的间隙,提高了机床的性能,采用直线电动机驱动的工作台结构。

  X、Y、Z轴皆采用高刚度和高精度的线性导轨,工作台和主轴的定位精度在全行程范围内的实际测量值分别为0.508、0.356和0.316,直线电动机的缺点之一是发热,YMC430-II为此配置了直线电动机的高效冷却系统。

  双摆回转工作台

  YMC430-Ⅱ配置R10双摆回转工作台(B、C轴)后,就成为小型5轴精密加工中心,C轴回转工作台可配置不同的夹具系统。5轴加工时的机床工作精度是反映机床精度水平的主要指标。YMC430-Ⅱ型机床5轴加工时的实测结果。

  B、C回转轴的在360范围内的双向定位精度分别为0.95和1.19。在加工圆锥表面时圆度为1.24,皆明显高于同类机床。

  趋势和展望

  亚微米高精度机床是高档数控机床的代表,也是高端制造装备不可或缺的产品,具有重大的战略意义,国家“十二五”规划给予极大的重视。但目前国内精密与国外差距较大,在短期内仍然只能依靠进口,我国应争起直追。

  发展高精度机床不仅要重视机床的结构设计,开展深入细致的基础研究,保证机床的高刚度和高精度,还要特别注意工艺经验的积累和技术研究,机床的精度是干出来的,不是画出来。故安田能够达到今天的水平是百年技术沉淀的体现。

  热变形误差是高精度机床的主要误差之一。近年来,世界各国都投入大量人力物力从事机床热性能的研究,探索减小和补偿热误差的有效方法。

  近期我国承接外委加工的形势表明,大量形状复杂、精度极高的零件在国内寻求供应商,难倒了绝大多数厂家。我国机床工业需抓住这一契机,大力发展高精度机床,以适应市场的需求。
(本文由中国机床商务网原创提供,转载请注明来源链接。)
