带轮尺寸检测新突破 领邦仪器一分钟检一个

2012年09月20日 09:53中国机床商务网点击:6568

  设备概述

  传统的带轮检测设备检测效率低,人力及维护成本较高,为解决这一市场难题,北京领邦仪器技术有限公司(后文简称“领邦仪器”)针对带轮的大批量生产而定制研发了快速检测设备。近日,领邦仪器公布了相关设计方案。

  这是专为检测楔形带轮的几何参数而定制设计的解决方案,检测参数包括齿形轮廓参数,跨棒跳动形位公差等。该方案运用机器视觉技术,采用非接触光学测量,人工上料,没有易损件,保修期后维修成本极低,整体设计符合GB/T16588要求。将该方案应用到生产检测环节中,可为带轮生产商带来意想不到的价值。

  图1设备外观及软件操作界面

  方案原理

  本方案采用机器视觉技术路线,通过光幕扫描带轮齿形,获得齿形轮廓坐标数据,并从坐标点云中提取齿形参数;使带轮转动,获得跳动数据,取得跨棒跳动参数;自动判定是否合格。

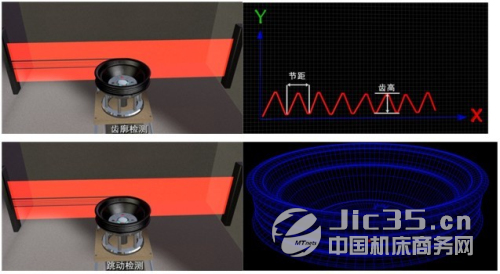

  图2新方案检测原理示意图

  规格指标

  (1)检测楔形带轮齿形轮廓的功能,轮廓检测包括:槽距、槽角、楔顶弧半径、底圆半径、齿高检测;

  (2)检测楔形带轮跨棒跳动和槽跳动的功能;

  (3)检测楔形带轮安装高度的功能;

  (4)软件具有记录检测数据,输出检测报告的功能;

  (5)检验效率1分钟/个;

  (6)可检测带轮:内径尺寸12~98mm,外径60~240mm。

  (7)检测参数及精度见表1:

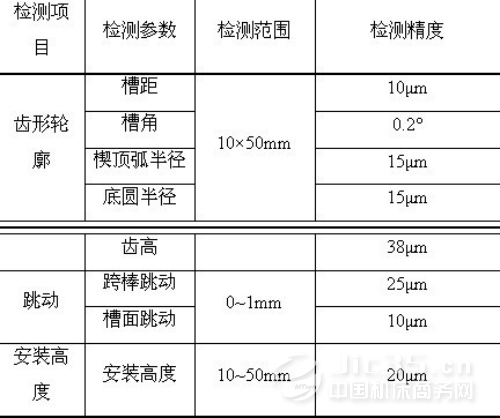

  表1检测参数及精度

(本文由中国机床商务网原创提供,转载请注明来源链接。)
