VERICUT软件车床仿真系统构建与应用探讨

2012年07月25日 18:06中国机床商务网点击:8115

  jc35导读:随着数控加工技术的不断发展,虚拟制造和仿真技术得到快速应用,Vericut软件作为一种专业的第三方数控仿真软件,能够很好地检查数控程序的正确性,减少大型复杂零件的研制周期,提高研制效率,降低研制风险。本文重点介绍Vericut软件车加工机床仿真系统的构建方法和数控车加工程序仿真技术的应用,论述了软件的技术特点及实际应用情况。

  一、概述

  Vericut软件是一款专为制造业设计的CNC数控机床加工仿真和优化软件,是在数控加工领域广泛使用的虚拟加工验证软件,可以取代传统的切削部件试验方式,Vericut软件通过模拟整个机床加工过程和校验加工程序的准确性,来帮助您清除编程错误、改进切削效率和优化切削方案,提高大型复杂零件研制效率,降低研制风险。该软件能够真实的再现实际机床全部加工过程,而且能够根据相关的设置分析数控程序干涉以及过切等情况,同时作为第三方软件可以对其他软件所编制数控程序进行验证,本文将以一个数控立车仿真系统构建过程和在航空发动机盘类零件数控车加工仿真应用为例,介绍该技术的特点以及应用方法。

  二、Vericut机床三维实体模型的构造

  构建一个完整的Vericut机床仿真系统,通常在工程上选择UG、CATIA、Pro/E等CAD软件建立几何模型,当建造好全部所有机床主要部件后(如机床外形、底座、立柱),将各部件在UG软件中组装成一个完整的机床三维模型,按照机床底座、X轴、Z轴、工作台和主轴等功能模块分别输出成IGES、STL、STEP等格式文件,然后通过VericutA软件中图形转换输入接口选项导入实体模型到机床仿真系统中。图1为UG软件构建的立车三维模型,图中不同颜色属于不同的机床功能部件。图2为UG软件输出STL文件的操作过程,按照该项操作就能够将三维实体模型输出为Vericut软件能够识别的文件,导入Vericut软件各功能组件中就构成了虚拟实体机床。

  图1UG软件构件的数控立车三维模型

  图2UG软件导出STL模型操作界面

  三、在Vericut软件中构建虚拟数控立式车床机床仿真系统

  Vericut软件通过定义毛坯、夹具和切削刀具等组件与模型,同真实加工时实体间的相对连接关系一样,用相应的刀位轨迹进行仿真切削加工。图3为数控机床结构树,从图中可以看出在机床底座(Base)上有车床工作台C轴,在工作台上有夹具、零件毛坯和零件设计模型。在底座(Base)上有X轴,X轴上依附着Z轴,Z轴上有加工刀具。通过这个结构树可以非常明确的看到机床各功能部件的结构关系。图4为已经导入实体模型的Vericut仿真机床模型。

  图3立车VERICUT机床组件树

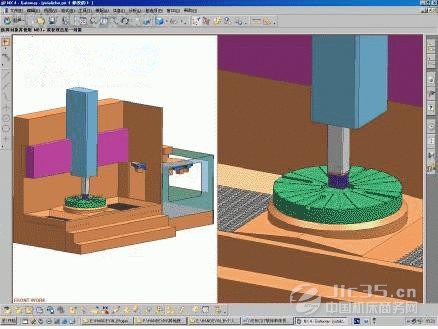

  图4已经导入实体模型的VERICUT仿真机床模型

(本文由中国机床商务网原创提供,转载请注明来源链接。)
  [1]  [2]  [3]  [4]  下一页
