杰克机床精彩亮相2012南京机床展

2012年04月23日 15:18中国机床商务网点击:11987

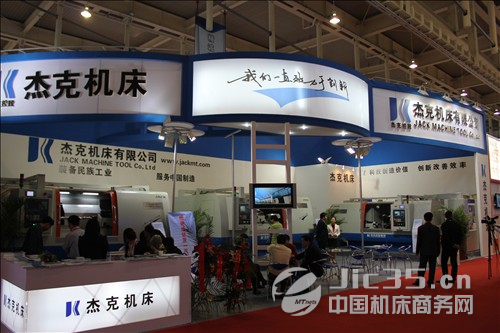

  浙江杰克机床有限公司成功参展4月16日在南京举办的第七届中国数控机床展览会。浙江杰克机床有限公司是杰克控股集团投资建立的专业生产制造磨床的企业。具有灵活的管理机制、经营思维和健全的现代民营企业制度。此次展会,杰克机床以强大阵容,携JKM8240A随动数控曲轴磨床等产品高调亮相,中国机床商务网作为机床行业权威媒体,从现场发回报道。

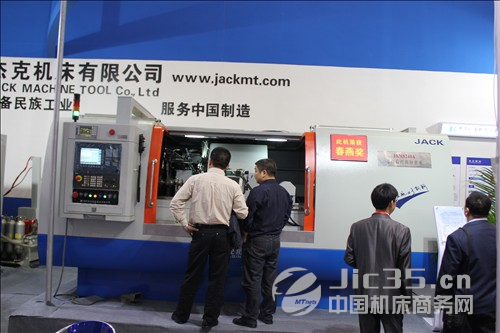

  该机床是杰克公司集数十年生产各种型号规格的曲轴磨床和凸轮轴磨床的经验,吸取国际先进技术,结合当前国情,自行研制开发的一种新颖的曲轴精加工设备,机床自动化程度高,采用砂轮架往复进给、头架力矩电机驱动工件旋转、随动在线量仪检测,无需夹具分度,可一次装夹,全自动加工整根曲轴所有主轴颈及连杆颈,是大批量生产多品种、高精度曲轴的理想加工设备。


  机床主要特点:

  采用德国(SIEMENS)840D数控系统。

  采用具有我公司自主知识产权的随动磨削软件(专利号:200920063945.2)实现随动高精度非圆磨削。

  采用具有自主知识产权液体静动压轴承电主轴(专利号:200920064466.2),真正实现CBN砂轮120m/s高速磨削。

  砂轮主轴配有意大利(Marposs)内置式在线动平衡、消空程和防碰撞装置,确保高速磨削的稳定、高效、安全。

  砂轮架纵向进给—X轴采用具有自主知识产权的圆柱静压导轨 直线电机的精密进给系统(专利号:200920063749.5),实现了高加速性能的微米级进给。

  头架采用高精度、高刚度静压主轴,驱动采用德国西门子力矩电机。

  砂轮横向移动导轨—Z轴采用矩形静压导轨 直线电机驱动,Z轴进给精度可达0.001mm。

  修整采用电主轴、金刚石滚轮修整砂轮,通过X轴和Z轴联动,可实现对CBN砂轮的圆柱面、侧面和圆角的修整。

  量仪配有意大利(Marposs)FenarL在线随动量仪和T25G,实现非圆磨削的在线自动补偿。

  机床主要技术参数:

  最大回转直径Φ400mm

  最大加工长度850mm

  工件最大重量100Kg

  工件最大曲拐偏心距60mm

  CBN砂轮Ф650×Ф203×Bmm

  砂轮最高线速(CBN砂轮)120m/s

  尺寸误差±0.008mm

  圆度0.003mm

  圆柱度0.005mm

  表面粗糙度(外圆)Ra≤0.4µm

  表面粗糙度(R弧)Ra≤0.63µm

  机床外形尺寸(主机)(长×宽×高)4500×2500×1900mm

  机床总重量18000Kg

  机床总功率80Kw


  该机床还在本次展会上荣获“春燕奖”
