新研发全自动软水器

2011年08月11日 11:49中国机床商务网点击:9408

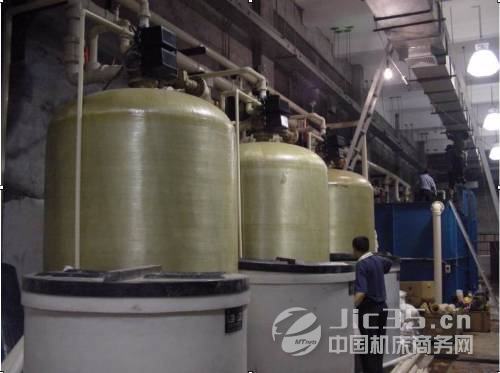

  TOP系列软水器是美绿华公司设计生产的高品质、智能化的全自动离子交换软化设备,控制系统均采用美国Fleck、Autotrol、Kiico等品牌的多路阀控制系统,罐体采用国际或国内先进的高强度的玻璃树脂罐。软化水控制阀控制器根据预先设定的程序,向多路阀发布指令,多路阀自动完成各个阀门的开关,从而实现运行、反洗、再生、正洗等各个工艺等过程,该系列设备具有自动化程度高、运行费用底、占地面积小、运行稳定等特点。

  ■工作原理:

  ▲制水——含有钙、镁离子(Ca2 、Mg2 )的水,在一定的压力下、以一定的流速流过树脂层时,由于钙、镁离子(Ca2 、Mg2 )与树脂的结合能力要大于钠离子(Na )与树脂的结合能力,所以,水中的钙、镁离子(Ca2 、Mg2 )就与树脂上的钠离子(Na )进行交换,钙、镁离子(Ca2 、Mg2 )被树脂吸附。这样,流出树脂层的水就不再含有钙、镁离子(Ca2 、Mg2 )了。

  ▲再生——当树脂上的钠离子(Na )都被水中的钙、镁离子(Ca2 、Mg2 )交换掉以后,树脂就失去了交换能力,必须用盐水进行再生。再生过程主要分为:反冲洗、吸盐水、慢冲洗(置换)、快冲洗(正洗)、盐水重注等行程。

  ▲反冲洗——再生开始后,先用水把树脂进行自下而上的反洗。其目的为:1、松动在制水中被压实的树脂层,有利于树脂颗粒与盐液的充分接触,使再生更彻底;2、清除在制水过程中积累在树脂层面的悬浮物。

  ▲吸盐水——盐水通过全自动控制阀的“射流吸盐器”从盐桶中进入树脂罐。

  ▲慢冲洗(置换)——盐水中的高浓度钠离子(Na )与树脂上的钙、镁离子(Ca2 、Mg2 )进行交换,钙、镁离子(Ca2 、Mg2 )被交换下来后随水排掉,盐水中的钠离子(Na )被树脂吸附,树脂重新恢复交换能力。

  ▲快冲洗(正洗)——快冲洗(正洗)目的是清除树脂层中残留盐液,降低氯根(Cl-)。

  ▲盐水重注——再生时,盐箱中的盐水都被吸净,所以在再生后,通过全自动控制阀对水流的控制,盐箱被重新注入清水,以保证下次再生使用。

  ■安装说明:

  1、软水器必须安装在牢固的水平地面上,附近应设计有排水管道。

  2、盐罐安放应靠近树脂罐,为提高吸盐率,应尽量缩短吸盐塑料管的长度尺寸。

  3、装填树脂:将处理好的树脂按照核定的装填量放入树脂罐。

  4、取下升降管上的保护胶带,将升降管上端对正控制阀底部中央的承插口,小心的沿顺时针方向转动控制阀(注意:安装控制阀的过程中,一定要确保升降管插入阀体),直至控制阀紧固在罐体上。

  5、按照安装原理图所示,配接管道和电源。

  6、启动软水器时,应关闭旁通阀,然后打开出口控制阀,最后缓慢开启进口控制阀(注意:如进口控制阀开启过快,管道内的水和残留的空气会进入软水器造成树脂随水流跑出树脂罐)。

  7、按照说明书介绍的方法设定时间和程序控制器。在最初使用阶段需加强水质监测,并根据水质变化调整还原程序,使之处于最佳工作状态。

  8、盐罐内要有足够的再生剂,以保证下一还原周期再生所用的盐量。

  9、经上述安装,调试后进行取样化验,水质达到要求就可投入供水。

  ■设备特点:

  1、自动化程度高:安装调试后,软水器按预先设置好的程序自动完成工作,再生循环;只需定期加入足量的再生剂(盐)既可。

  2、结构合理:采用新式的布水结构及反洗控制方式,使布水更均匀合理,树脂的交换能力得到充分利用;反洗强度几乎不受水压高低波动的影响。

  3、耐腐蚀防污染:采用玻璃钢罐体和工程塑料管件,耐腐蚀能力强。

  4、占地少:设备设计结构紧凑,具有小巧轻便、美观的特点,因而占地面积小,安装快捷方便。

  5、低能耗:在工作及再生过程中只消耗极少电力(约20W);比传统手动软水器节约盐。

  6、管理费用低:软水器运行期间无需专人值班和操作,日常维护费用降至最低。综合投资大大低于其它同类产品。

  ■设备选型:

  1、控制器:完全采用美国Fleck(富莱克)自动控制阀。

  2、树脂罐:可供选择:国产玻璃钢罐、金属内衬塑罐(PE内衬)、进口(斯特洛)玻璃钢罐

  3、设备运行控制形式:

  M—流量型:制备水量达到设定值时自动还原,可适用于所有的给水系统软水制备。

  T—时间型:以时间为控制再生计量方式,适合用水量稳定的系统供水,最短还原再生周期为24小时。

  4、可供选择的设备组合:

  (1)、单阀单罐,间断供水;分为时间型和流量型。

  (2)、单阀双灌,连续供水,一用一备。

  (3)、双阀双罐,连续供水,交替再生或一用一备。

  (4)、多阀多灌:连续供水,适合大型供水系统。

  ■选型须知:

  1、设备型号确定:设备型号的确定主要依据当地水质条件、硬度及用户要求软化水量,查询选用表。

  2、经软化后出水硬度≤0.03mm0L/L。

  3、进水压力0.25~0.5mpa。

  4、如果进水浊度>5,建议加机械过滤装置。

  5、周期制水量(小时处理量×用水时间)=总交换容量/(原水硬度-残留硬度),本表所列软水器,在设计时周期制水量=小时处理量×6小时。(选用表及特性表见文件TOPintro1.xls.)

  ■技术参数和指标:

  ▲原水硬度:≤10mgN/L(毫克当量/升)▲出水硬度:≤0.03mgN/L(毫克当量/升)

  ▲入口水压:0.20~0.6MPa(2~6Kgf/cm2)▲工作温度:20~50℃

  ▲电源:220V、50HZ▲功率:10~40W

  ▲树脂型号:001×7强酸性阳离子交换树脂▲交换容量:1Kg当量/m3[1.25g当量/1Kg(湿度)

  ▲再生方式:顺流动态再生▲再生控制:时间型、流量型。
(来源:万通机床有限公司)
